室内隔墙为什么考虑风压? 一文拆解超高隔墙的“限高死结”与破局机制——解密GF石膏基植物纤维板提升最大高度的底层秘诀

2026年10月21日 访问量:2

轻钢隔墙的“限高”,从来不是在问它什么时候塌,而是在问:在规定的侧向作用和允许位移下,这堵墙还能不能用得住?

—— 泰山小筑

大堂、展厅、会所和公共空间越来越追求挑空与开敞,轻钢龙骨隔墙也随之不断向更高、更长、更少节点的方向发展。真正进入4米、5米甚至6米场景后,一个常被忽略的问题就会浮出来:

“既然是非承重隔墙,为什么还要有最大高度?”

答案并不复杂:最大高度并不是在问这堵墙什么时候会倒,而是在问——在规定的侧向作用下,这堵墙的变形是否仍处于可接受的正常使用状态。

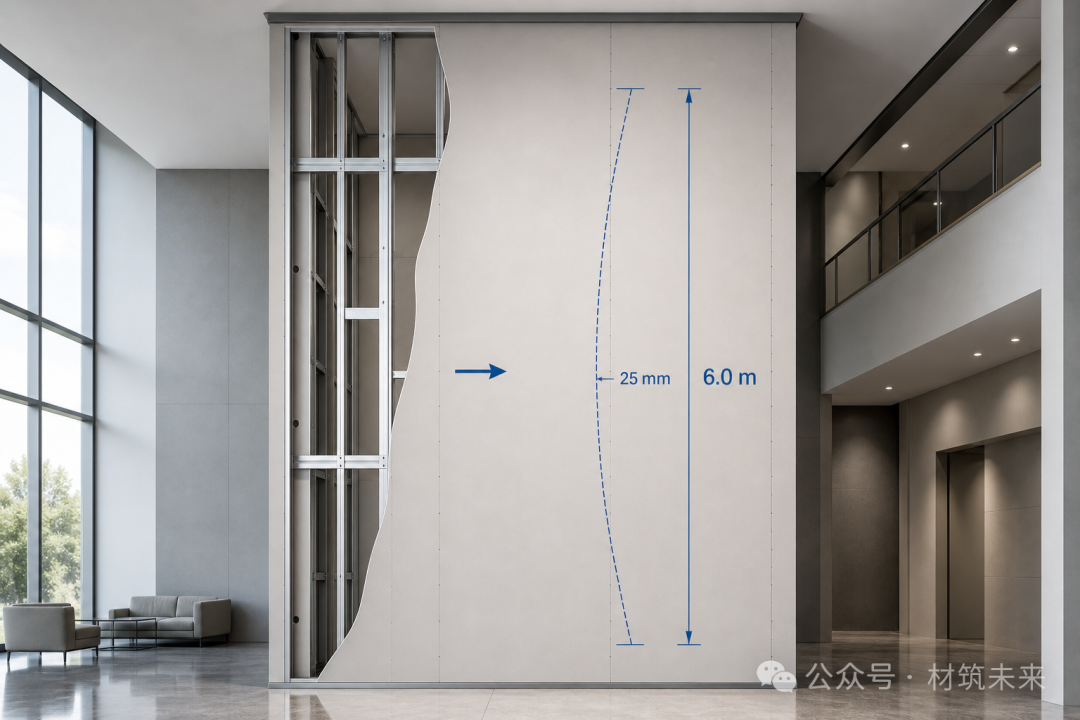

限高到底在管什么——6米墙 + 25毫米允许位移

📌 本文抓住六个问题:

1

为什么“非承重”并不等于“不受侧向力”?

2

为什么说墙面临的放大有两次——荷载是一次线性的,高度是四次方的?

3

算给你看:6米墙、300帕风压,到底需要多大的刚度?

4

隔墙的EI到底属于谁:裸龙骨,还是"板+钉+龙骨"?

5

规范中的限高表究竟来自哪里?强度、挠度、承压三条线是什么关系?

6

GF板的高模量与高握钉力,怎样才可能真正转化成墙体性能?

💡 最后再落到旧改与“好房子”:轻质墙体要成为高性能建筑部品,高度、变形、连接和饰面性能必须同时可控。

01

01 · NUMBERS

01|先把”限高“这件事说清楚:它管的不是墙倒不倒

💡很多人一看到隔墙有高度上限,第一反应是"这墙再高就要塌了"。不是同一回事。

室内隔墙的“限高”,最容易产生的误解,是因为把它和承重墙的极限承载能力混在一起。轻钢龙骨隔墙通常不承担楼板、梁柱传来的主要竖向荷载,所以被称为“非承重”;但当墙体受到垂直于墙面的侧向作用时,它依然要产生弯曲、剪切和连接处的局部变形。墙越高,这些变形对面板、接缝、门洞和饰面越敏感。

因此,设计意义上的“最大高度”更接近正常使用极限状态(SLS)下的一条性能边界:在规定的侧向均布荷载作用下,墙体的面外位移不能无限增长;一旦超过相应的变形控制值,虽然它可能离整体破坏还很远,但已经可能出现板缝开裂、饰面变形、门框收口异常、连接滑移等使用问题。

这也是为什么图集和国外相关规范会把“侧向荷载、挠度限值、最大高度”放进同一个设计逻辑里。它们并不是三个互相独立的数字,而是在回答同一件事:

给定一种构造,在给定的侧向作用和允许变形水平下,这面墙可以安全、稳定地做到多高。

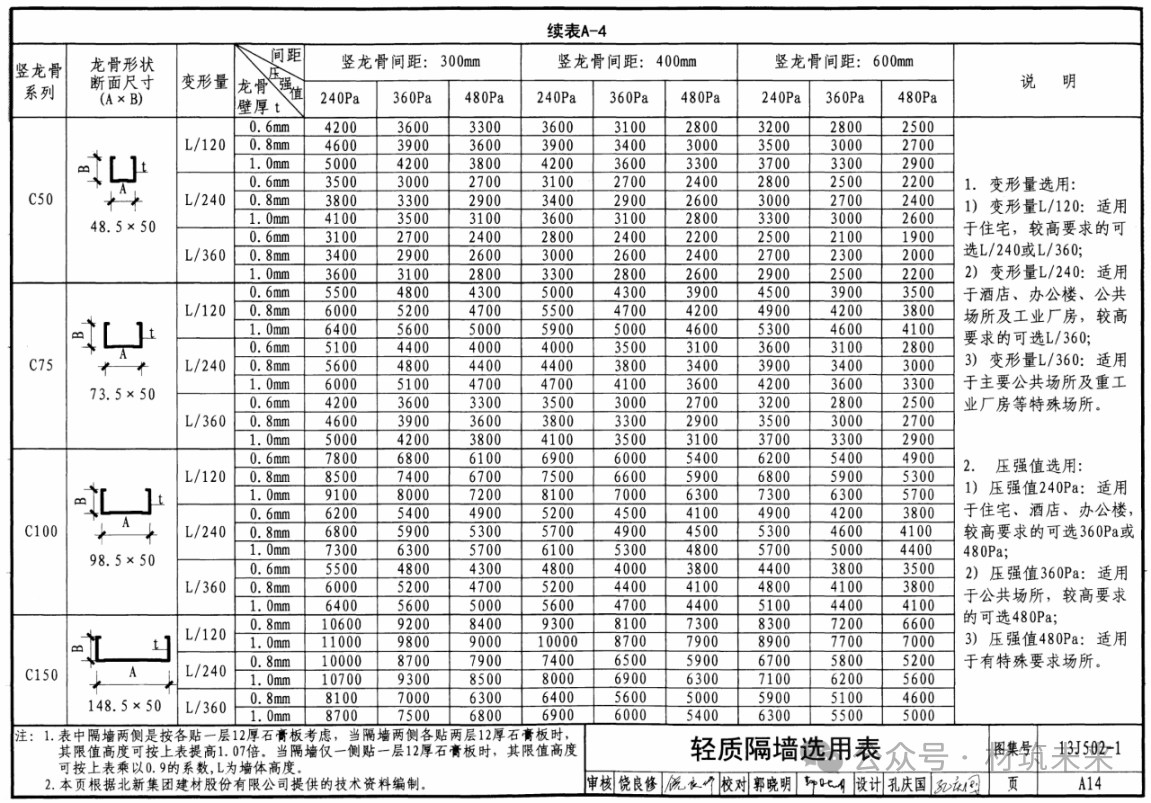

图集13J502-1 中对于最大高度的要求限制

这条限值守住的往往不是墙的承载极限,而是它的正常使用状态。墙稍微变形一点,结构不会立刻失效,但面板接缝会开裂、门框会卡、饰面会跟着出问题。对结构师来说,这些都还远没到“倒”;对已交付的房子来说,它已经不合格。

💡 最大高度 ≠ 坍塌高度。它更接近一条“正常使用性能”的边界。


02

02 · WHY

02|室内隔墙,为什么要按"风压"取值?

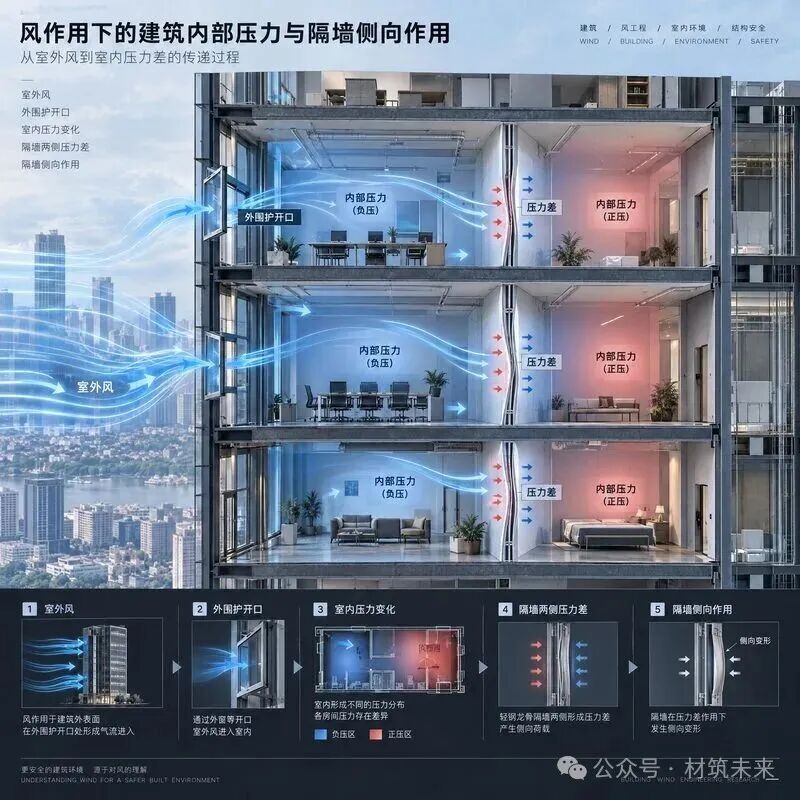

室内隔墙不看室外风,但它避不开两侧的空气压力差(ΔP)。

产生压差的路径并不神秘:

1

外围护门窗的开启状态改变室内压力分布;

2

空调新风系统的送风与排风不平衡;

3电梯与门扇运动造成瞬时压差;
4

极端天气下外围护局部受损,压力波动会明显放大。

那这个"考核风压"到底是哪来的? 《建筑结构荷载规范》GB 50009 给出了答案的骨架:室内隔墙两侧分属不同"气压区",它承受的净压差,本质是外围护局部风压乘以两侧内压系数之差——封闭建筑两侧最大相差约0.4,有主导洞口时还会更大。台风区外围护局部风压可达0.5~1.0 kN/m²,乘以0.4的系数差,隔墙面对的等效压差约落在0.2~0.4 kN/m²量级;有主导洞口时可进一步放大。

这就是图集里200 Pa、300 Pa这些数字的真正出身:它们不是天气预报,而是 GB 50009 内压体系下归一化出来的考核工况。

2019年6月,深圳与西安先后发生两起出租房轻钢龙骨隔墙在强对流天气后倾覆的事件,公开报道中的直接诱因,都是外围护开口状态改变、室内压力随之突变——隔墙被"看不见的风"推倒,而诱因只是没有关严的阳台门。

所以图集里的200 Pa、300 Pa,不该被读成“房间里每天有这么强的风”。它是统一的考核工况:在规定的侧向作用下,这堵墙产生多少变形、允许变形是多少、在这个条件下它能做到多高。13J502-1的A-4表把风压、挠度和最大高度放进同一张表,逻辑正是如此。风压在这里只是一个把“墙体抗侧刚度”翻译成设计条件的数字。

美国规范把这件事说得更直白。《统一建筑规范》(UBC,1997年版)第1611.5条即规定:高度超过1.83 m的内隔墙,应按垂直于墙面的均布荷载设计,取值不小于5 psf(约240 Pa);并且在这个荷载下,脆性饰面的墙面挠度不得超过跨度的1/240,柔性饰面不得超过1/120。这套规定被后来的《国际建筑规范》(IBC)完整继承——现行IBC第1607.14条仍要求高度超过6英尺的内隔墙按不小于5 psf的侧向荷载设计,挠度限值见IBC表1604.3。

规范没有先规定一个承载力,它先规定的是"允许变形多少"。

再说变形本身。把墙体中一条代表性受力条带简化为两端支承、承受均布侧向荷载 q 的梁,经典材料力学给出跨中最大挠度:

δ_max = 5qL⁴ / 384EI

请注意这里面藏着两次放大:

  • 第一次放大是荷载的,线性的。 q 从 200 Pa 加到 400 Pa,挠度翻倍;加到 600 Pa,挠度三倍。不难理解,但容易被忽略的是——台风、开口、强对流,恰恰是让 q 上下翻倍的那只手。

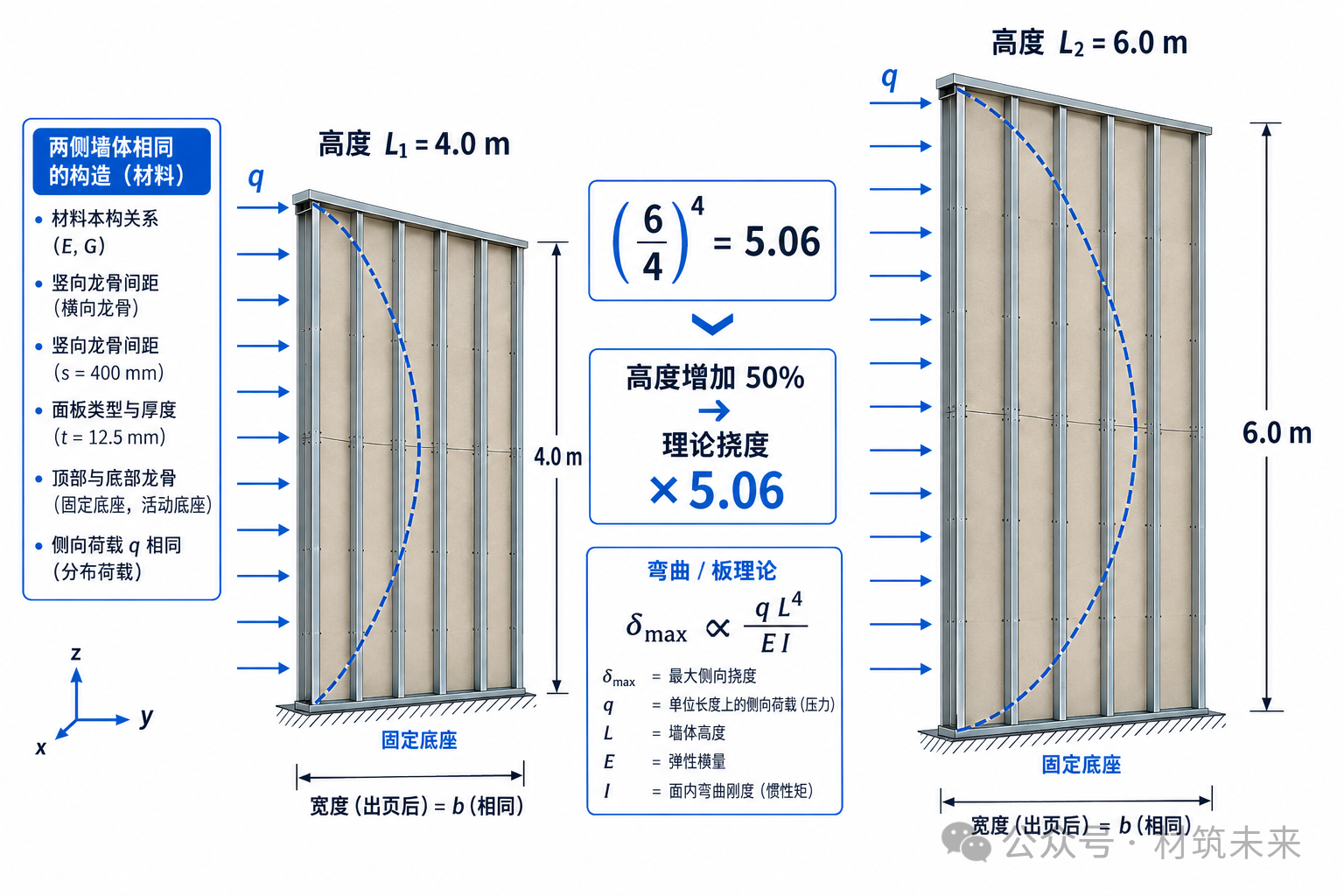

  • 第二次放大是高度的,四次方的。 在荷载和刚度不变的前提下,墙高从4米增加到6米,仅增加了50%,而理论挠度比例为 (6/4)⁴ = 5.0625——6米墙的理论挠度约为4米墙的5.06倍。

但要做一个必要的修正:挠度限值本身也随墙高线性放宽(L/240)。把 δ_allow = L/240 代回去,所需刚度其实按 L³ 增长——四次方是"同一堵墙被拉长"的变形放大,三次方是"按L/240标准建新墙"的刚度需求。高墙依然敏感,只是比四次方恐吓温和一些。

若采用 L/240:2.4米高的墙对应约10毫米,3米对应12.5毫米,4米对应16.7毫米,6米则对应25毫米。这个25毫米不是说6米墙"必须变形到25毫米",而是说明在这一判据下,允许变形的绝对值会随墙高一起增加。对于高档精装空间而言,结构意义上的"尚可",和饰面意义上的"足够平整、接缝稳定、门扇正常开启"并不是同一件事。(同样的侧向压力下,4m / 6m 隔墙的面外挠度随 L⁴ 显著放大)

同样的侧向压力下,4m / 6m 隔墙的面外挠度随 L⁴ 显著放大

💡 δ_max = 5qL⁴ / 384EI;δ_max ≤ L/240。高度 L 通过四次方决定变形;荷载 q 通过一次方决定变形。想控变形,要么降荷载,要么提刚度 EI——而提高体系刚度,是最直接的路径。


03

03 · NUMBERS

03|算给你看:6米墙到底需要多大的刚度?

道理讲到这里,必须落一次数字,否则"四次方"永远只是一个形容词。

第一步:反推所需刚度。 6米墙,考核风压 q = 300 Pa,挠度限值 δ ≤ 25 mm(即 L/240)。代入 δ = 5qL⁴/384EI,反解得:

体系所需 EI ≥ 2.03×10⁵ N·m²

如果考核工况更严——风压 480 Pa,EI 需求涨到 3.24×10⁵ N·m²;再叠加一次强对流,等效 600 Pa,需求就是 4.05×10⁵ N·m²。

第二步:看看裸龙骨有多少。 一根 C100×50×0.8 的冷弯薄壁龙骨(Q235),裸截面 EI 约为 5.4×10⁴ N·m²——只有需求的约四分之一。就算把壁厚加到 1.2 mm,EI 也仅约 8.0×10⁴ N·m²,仍然不到需求的一半。(注:此处为薄壁中线近似的数量级估算,未计卷边与有效截面折减,用于说明量级;正式设计应以有效截面计算为准。)

第三步:高墙要想成立,刚度的主体必须由"面板+螺钉+龙骨"的组合截面来贡献,而不是龙骨自己。这就从定量上封死了一个惯性思维:"龙骨加厚就能加高"。加粗龙骨有用,但远远不够;把面板组合作用做实,才是唯一出路。

这个算例还顺带解释了另一件事:为什么荷载翻倍的"线性放大"和高度增长的"四次方放大"必须放在一起看——6米墙面对一次强对流(q 翻倍),挠度只是翻倍;但你只要敢把 4 米方案按同样构造拉长到 6 米,挠度就是 5 倍。高度,是比荷载更致命的变量。

因此,超高隔墙真正需要解决的,不是简单地把普通3米节点按比例拉长,而是重新审视:侧向荷载多大、允许挠度多严、龙骨多刚、面板是否有效参与、连接能否持续传力,以及墙顶、墙底和洞口能否提供可靠边界。

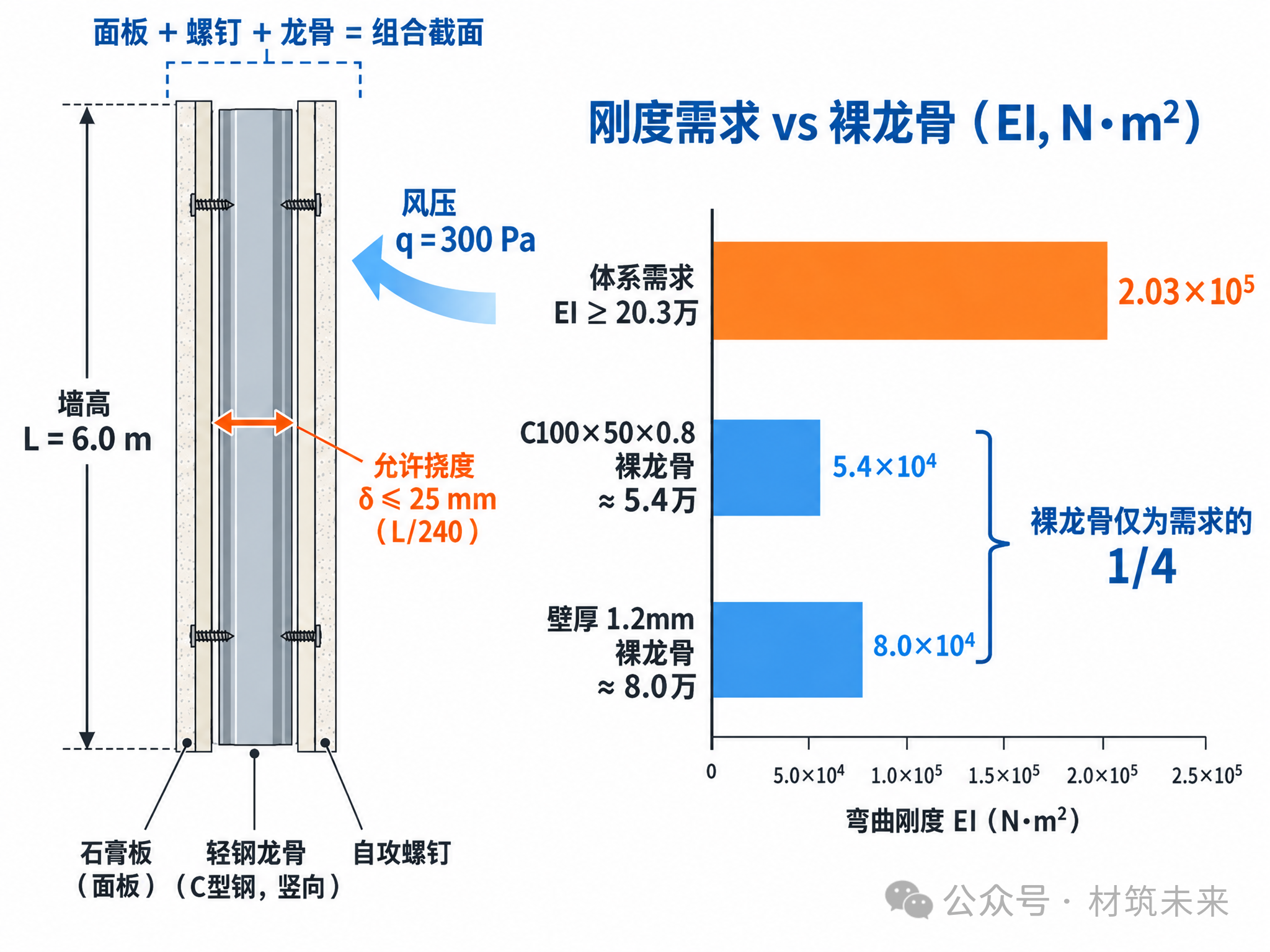

刚度需求vs裸龙骨

💡 EI 不是裸龙骨的EI,但要先讲清"每延米"的口径再比大小。6米墙的算例表明:裸龙骨自身刚度只有需求的约 44%(610mm间距),刚度的主体必须由组合体系提供。


04

04 · CHAPTER FOUR

04|既然控制的是EI,真正的”EI“到底属于谁?

这是很多高墙设计最容易被低估的一步。实际墙体不是"一根龙骨自己弯",而是面板、连接件和冷弯薄壁型钢共同形成的组合受力体系。如果只把裸龙骨的截面惯性矩当成整面墙的 EI,往往没有完整描述墙体实际的工作状态;反过来,也不能因为面板更硬,就直接把它的材料模量等比例换成墙高。中间隔着一个决定性的词:组合作用。

第一,面板要真正参与抗弯,首先要处在有效的位置。 对墙体面外弯曲而言,覆面板位于截面的外缘,距离中性轴较远,只要能够和龙骨保持较好的协同变形,它就有机会为整体弯曲刚度提供可观贡献。板的厚度、层数、材料刚度和有效参与范围,都会影响这部分贡献。

第二,连接决定组合效应能不能兑现。 面板与龙骨不是天然粘成一体,二者通过自攻螺钉传递剪力和局部作用。连接存在滑移时,面板与龙骨之间的相对变形就会增加,理想的完全组合效应会被削弱。因此钉距、钉型、板边距、板厚以及连接处的局部承压和拔出性能,都不是“施工细节”,而是组合刚度能否兑现的条件。

第三,构件连续性与边界约束决定体系怎么工作。 龙骨腹板开孔会改变局部刚度,门窗洞口会打断构件连续性,墙顶和墙底则决定体系到底以什么边界条件工作。

这三条边界解释了同一个现象的两面:面板确实是抗侧体系的一部分,不能只按裸龙骨算;但面板的性能也不是直接换算成高度的系数。材料性能能不能变成墙体性能,中间隔着位置、连接和端部条件。

这里还有一个表格层面的重要区分:在北美体系里,限高表是分开列的——面板满铺到顶、与龙骨可靠连接时,查"组合(Composite)表";面板未封到顶、或只单侧覆面、或连接不可靠时,只能查"非组合(Non-composite)表",允许高度会低得多。同样的龙骨,面板做没做到位,查的是两张表、得出的是两个高度。 这就是为什么"面板满铺到顶、钉距加密"从来不是施工末节,而是直接决定这堵墙按哪条线考核的设计条件。

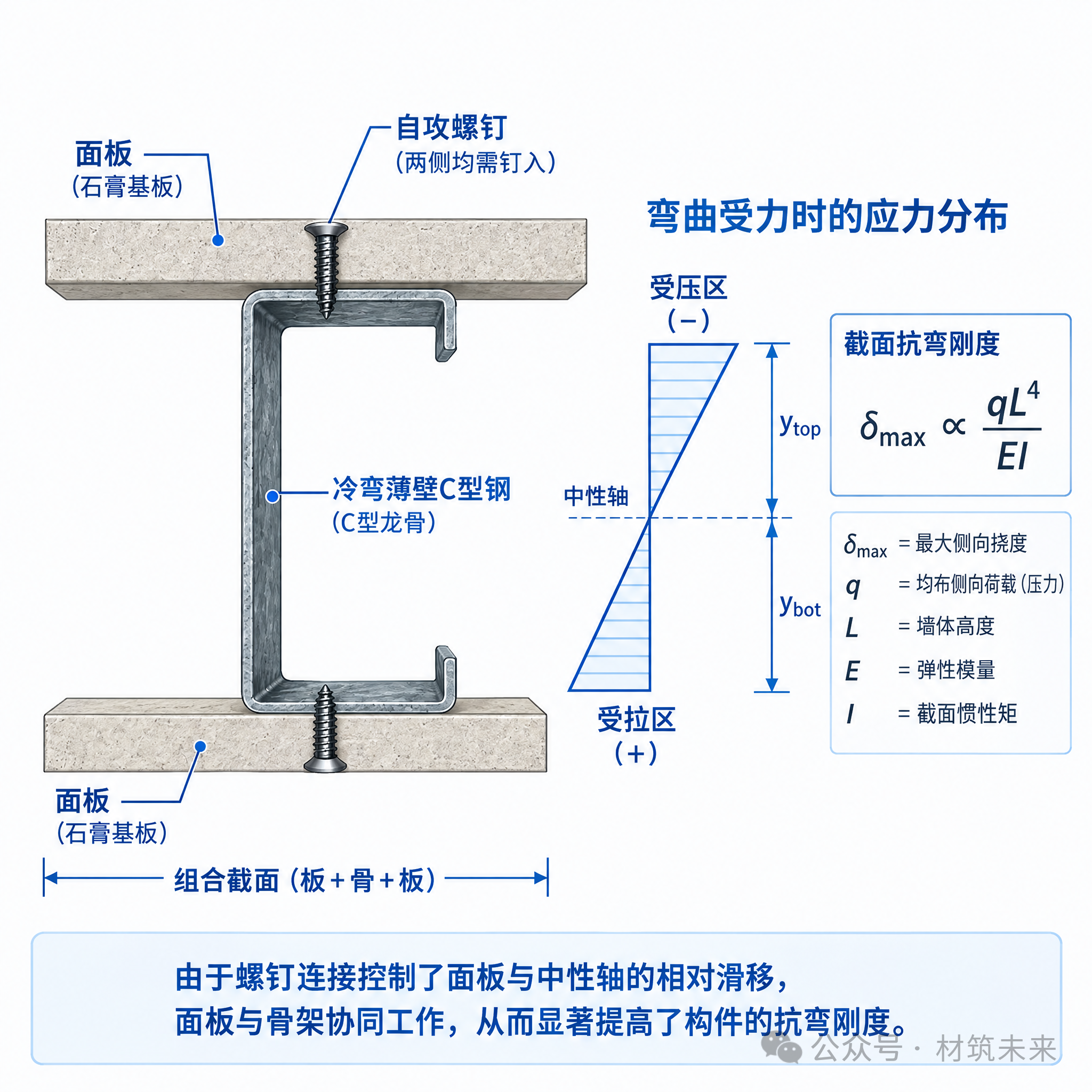

组合截面:真正的EI属于谁

💡 墙体的刚度,不只是看龙骨有多强,还要看面板能不能跟着龙骨一起工作。


05

05 · NUMBERS

05|规范里的”限高表“不是拍脑袋:它来自足尺试验

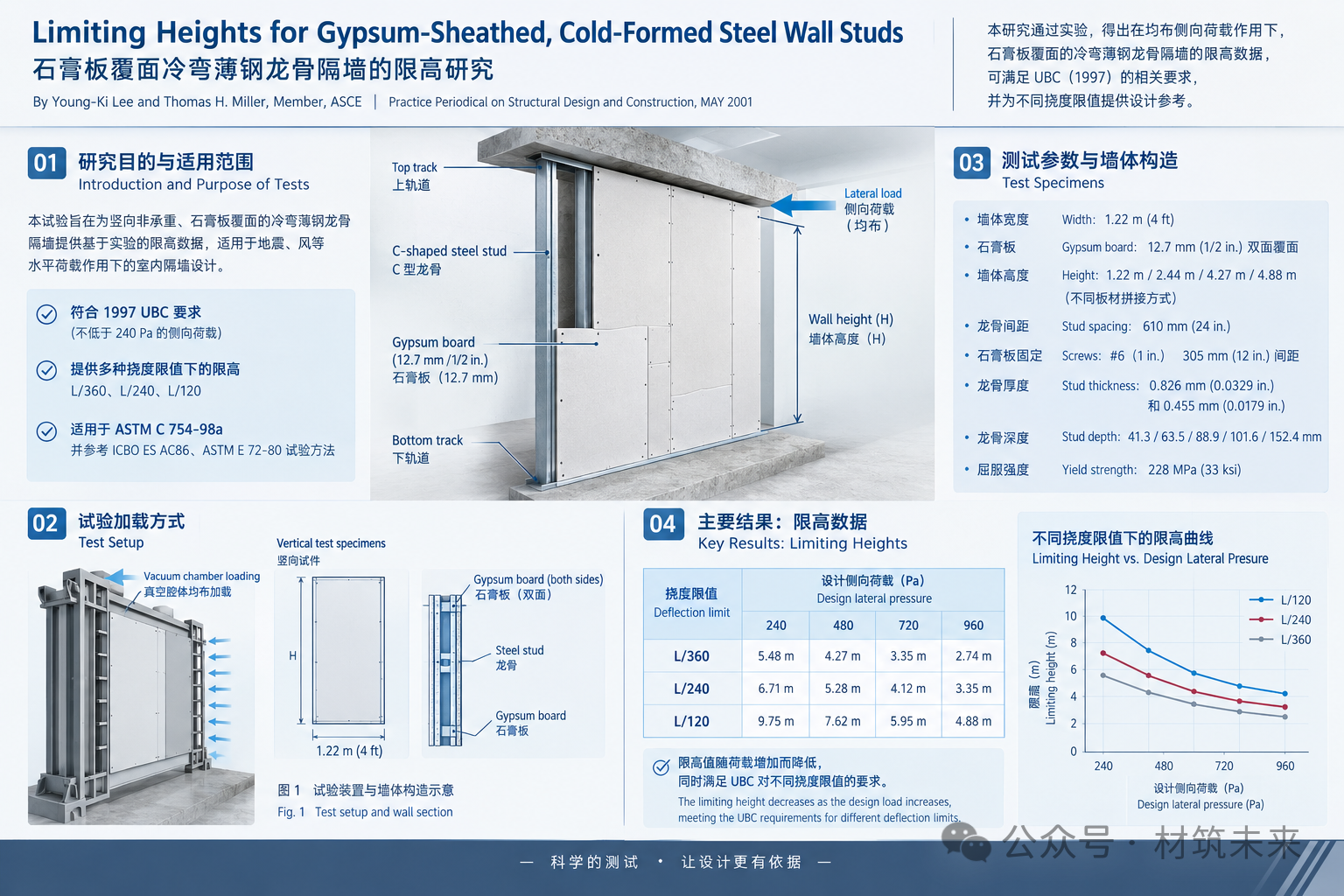

图集里的高度表不是靠经验得出来的。北美这套限高表的试验源头,是Lee与Miller在2001年发表的足尺试验研究《Limiting Heightsfor Gypsum-Sheathed, Cold-FormedSteel Wall Studs》,刊于ASCE《Practice Periodical on Structural Design andConstruction》。

试验共49个墙板试件,试件宽1.22m、龙骨间距610 mm、两侧各12.7mm石膏板,墙高覆盖1.22 m到4.88 m;加载方式是把整面试件封进真空舱,用真空泵在试件背面形成负压,对整面墙施加垂直于墙面的均布侧向压力。

Limiting Heightsfor Gypsum-Sheathed, Cold-FormedSteel Wall Studs

试验的核心思路非常直接:把完整墙板作为一个整体试件,通过均布侧向压力让墙体发生面外变形,同时持续加载到更高水平,既观察在规定挠度限值下墙能做多高,也观察继续加载后真正达到破坏时的能力。研究给出了 L/360、L/240 和 L/120 三档挠度控制条件,并覆盖多个典型压力水平。

最终用于设计的限高,并不是简单地取"挠度限高",而是要同时考虑三类控制,取其中最小值:

  1. 挠度控制:变形先触及 L/360 / L/240 / L/120 的限值——墙还没坏,但已经不好用了;

  2. 弯曲强度控制:龙骨截面应力先达到设计强度——注意冷弯薄壁型钢用的是有效截面,局部屈曲后刚度要打折扣;

  3. 端部承压控制:龙骨端部压入沿顶、沿地龙骨翼缘,腹板局部压屈——这是薄壁构件特有的失效模式,也是表格里单独标注"弯曲应力控制"那一行之外、容易被忽略的第三线。

这一点非常重要:一张限高表实际上叠着三条线,最终设计高度由最不利的那条线决定。"挠度控制"并不是任何构造、任何荷载下都必然成立,它只是轻钢隔墙最常见工况下的那条控制线——而高性能面板和超高场景,恰恰可能把墙体推向另外两条线。

还有一点需要说明:Lee 与 Miller 的试验不含蠕变、湿度、重复荷载与施工损伤。而任何材料在持续压差下的挠度会随时间增长,工程界因此普遍把"使用风压"取为极限风压的约七成用于挠度控制——也就是说,6米墙那25毫米的额度,不是一次大风用完的预算,而是要在若干年的反复压差与长期荷载下都够用。超高隔墙在饰面选材和挠度限值上,理应比常规墙更保守。

试验用的是普通纸面石膏板(即GB/T 9775意义上的常规纸面石膏板)。研究委托方给出的建议是选用抗弯强度最低的那一类板,这样限高表才能覆盖同厚度规格下的所有产品。也就是说,这张表的基准是保守的那一端,不是最好的那一端——这恰恰说明:当面板性能优于基准板材时,体系的真实上限存在表格之外的提升空间,但前提是组合条件做实。

所以“挠度控制”并不是一句可以到处套用的话,它只对一部分工况成立——而这些工况恰好是轻钢隔墙里最常见的那一类。

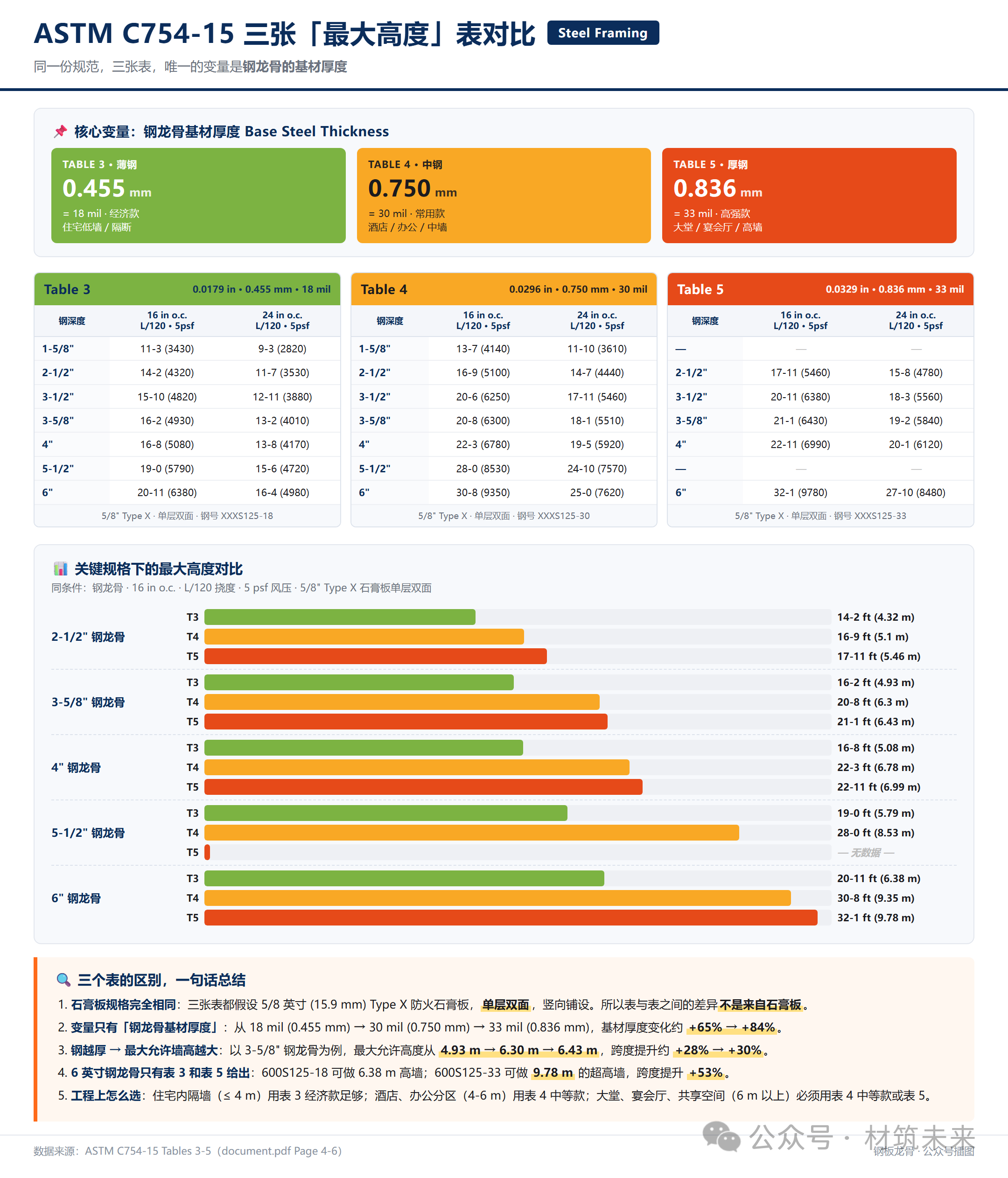

这套试验数据被用于生成 ASTM C754 的隔墙限高表。ASTM C754 把这些表做成强制条款:立柱高度不得大于表列数值。以2015年版为例,表3至表5针对的是两侧各一层15.9 mm厚 Type X 石膏板、竖向铺设的墙体,按基材厚度0.455、0.750、0.836 mm分成三张表;表中给出龙骨间距305、406、610 mm下,240、360、480 Pa三档压力和 L/360、L/240、L/120 三个挠度限值组合的允许高度,由强度控制的格另行标注。

改变什么?
会发生什么?
为什么?
侧向压力变大
同一构造的允许高度会下降
荷载输入变化,墙体的响应也随之改变。
挠度限值变严
允许高度会明显下降
L/360 比 L/240 更严格,比 L/120 更严格。
龙骨刚度、间距或构造改变
允许高度会随之变化
限高是体系参数的结果,不能脱离构造条件单独引用。

国内13J502-1的做法与这套逻辑一致:把风压、挠度和最大高度放在同一张表里,用挠度限值控制高度。再看那张表时,风压、挠度和高度就不再是三个并排的数字,而是一条可以追溯的推理链。

💡 限高表里并存三条线:挠度线、强度线、承压线,取小值。常见通用构造落在挠度控制区——墙还没坏,但已经不好用了;而超高、高性能面板场景,要三条线一起看。


06

06 · CHAPTER SIX

06|超限之后,墙先失去的是什么?——失效路径与传力链

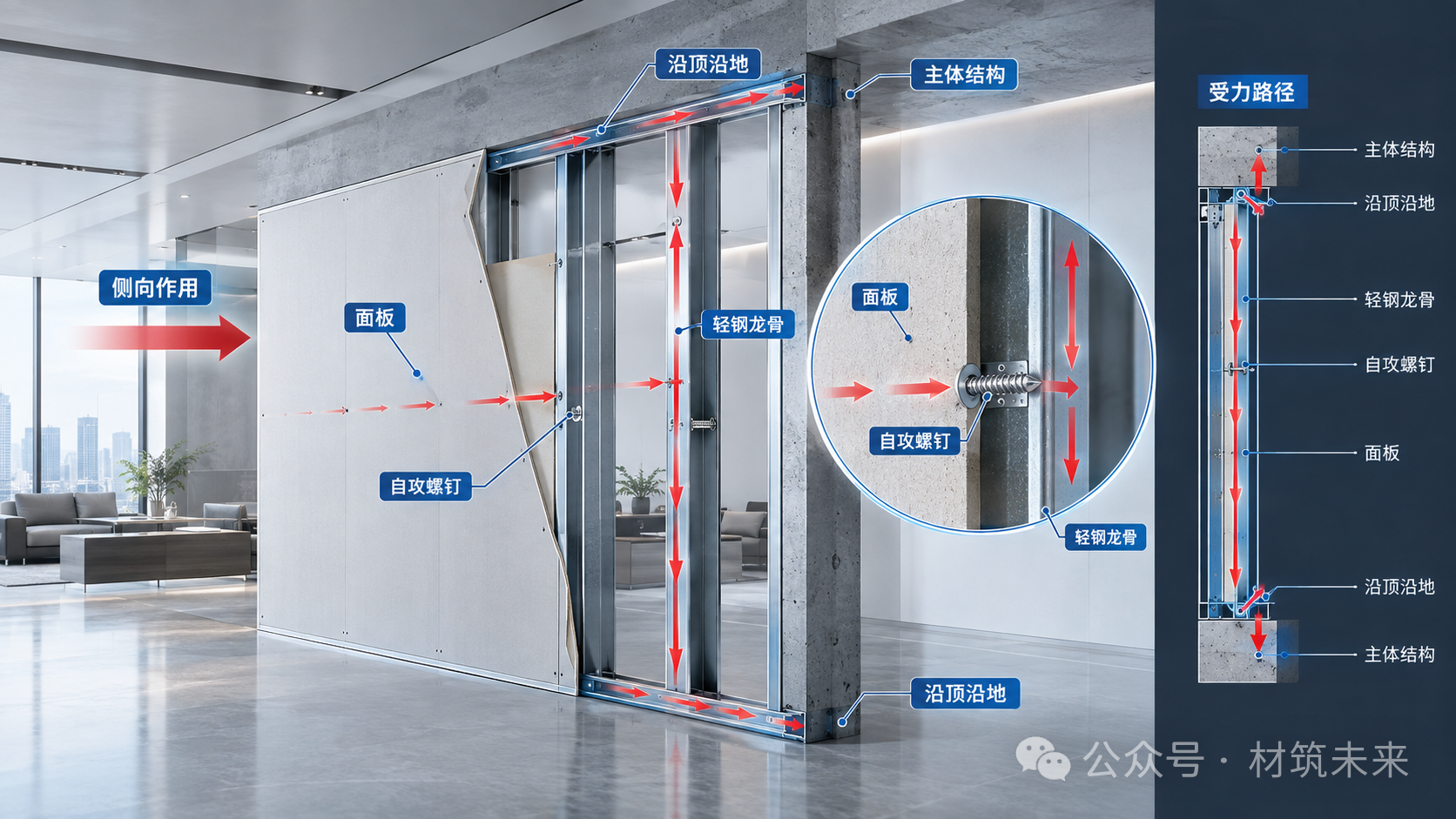

把轻钢隔墙的受力过程拆开,会得到一条很短的链条:侧向作用先施加在面板上,面板通过自攻螺钉把作用传给龙骨,龙骨再传给沿顶、沿地与端部构件,最后由这些连接节点交给主体结构。 链条上任何一环没做成,整条链就断了。面板不是纯装饰表皮,螺钉不只是安装件,节点也不是收口之后才需要考虑的细节。

一堵轻钢隔墙的完整传力链:面板→螺钉→龙骨→沿顶沿地→主体结构

这条链解释了图集表格里那些"看起来无关"的变量。龙骨间距变了,面板的支承跨度变了,单颗螺钉要负担的作用也变了;面板换成另一种、增加一层、或者节点做法改了,有效刚度和传力可靠性随之改变。所以把龙骨加粗并不总是有效——瓶颈可能在面板,也可能在螺钉,或者墙顶节点。

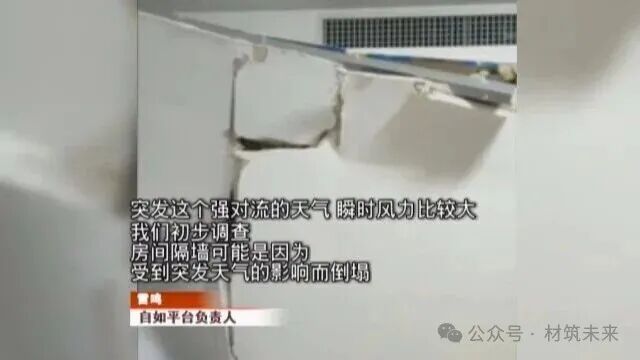

回到2019年6月那两起事故。深圳与西安的出租房,隔墙在强对流天气后整体倾斜、房门被压变形。公开报道还原的共同路径惊人一致:事发时阳台门没有关,室内外压差突变(链条的第一环:荷载);而该墙体本应以螺钉与承重墙、天花顶及地板连接固定,实际上连接与边界没有兑现(链条的最后一环:节点)。





从传力链角度看,这类案例真正教给我们的是:它不一定是“限高失效”,更可能是“边界条件失效”。墙高、龙骨、面板或许都在纸面之内,但荷载没有被设计路径接住——作用没传回主体结构,链条在最薄弱的连接处断开。天气只是输入,连接才是答案。

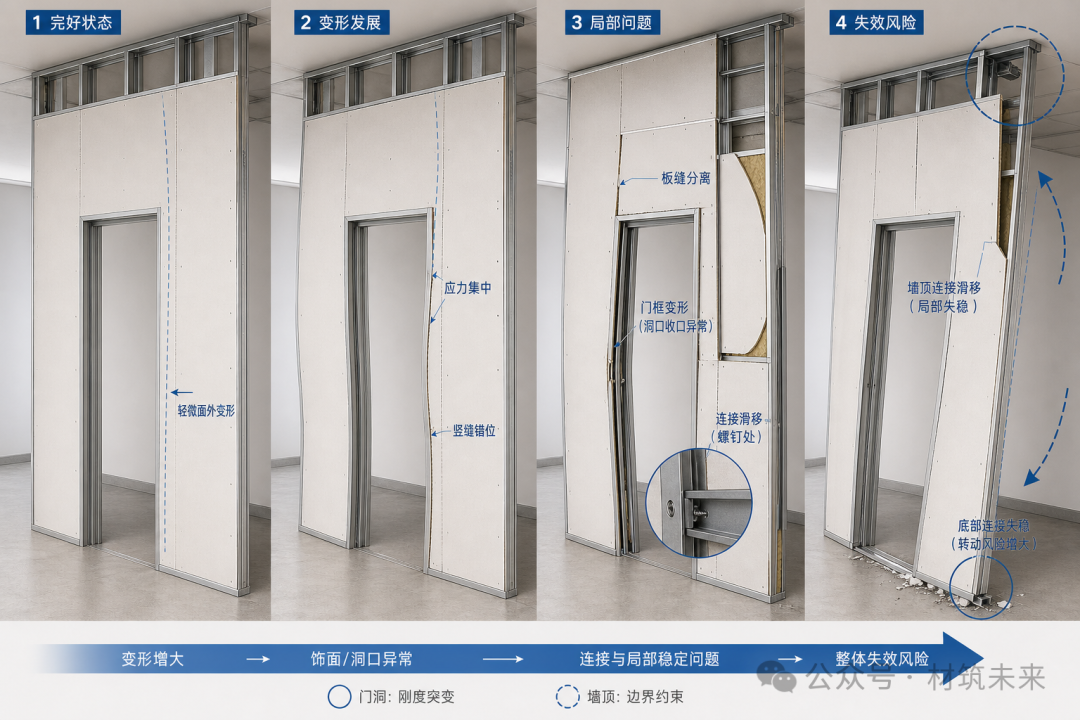

同样,当一面墙超出合理的高度和构造边界,失效也往往不是一个戏剧性的瞬间。更常见的路径是:面外变形先逐步增大(叠加蠕变,随时间缓慢增长),随后板缝、阴阳角、门洞收口或饰面开始表现出异常;如果连接、边界或龙骨局部状态继续恶化,才可能进一步发展到节点失效、局部失稳乃至整体倾覆。对内装而言,后面那一步当然危险,但前面的"越来越不好用"往往才是工程现场最早出现的信号。

其中两个位置尤其值得盯住:

第一是洞口:门窗洞口会打断龙骨连续传力,同时形成刚度突变,门框又对墙体变形极其敏感;

第二是墙顶:墙顶是不是按照计算假定形成了可靠侧向约束,会直接决定整面墙的边界条件。即便龙骨和面板本身性能足够,如果墙顶、墙底和端部没有把侧向作用真正传回主体结构,纸面上的"高墙方案"也可能在现场变成一个完全不同的体系。

因此,超高隔墙设计不能只盯着"龙骨有没有加厚"。如果瓶颈在连接,就算把龙骨做得更强,收益也可能被连接滑移吃掉;如果瓶颈在墙顶约束,就算面板再高模量,也无法替代缺失的边界条件。

高墙是一个系统问题,瓶颈在哪里,解决方案才应该落在哪里。

超高之后,墙通常先失去什么

💡 需要警惕的往往不是材料不够强,而是洞口、墙顶、钉距这些"非材料参数"没有按体系来做——它们直接改变这堵墙的允许高度,也决定了事故链条断在哪一环。



07

07 · MATERIAL

07|GF石膏基植物纤维板的价值:把材料性能变成墙体性能

当“限高”被重新理解为一个体系问题,GF的价值就不需要靠一句“更强”来解释了。问题变成:在墙体基本构造不变的前提下,材料端能不能给体系更多的性能余量?

按现有GF产品数据,GF石膏基植物纤维板的弹性模量约为普通纸面石膏板的三到四倍;12mm与15 mm规格的握钉力分别约为960N和1150N。

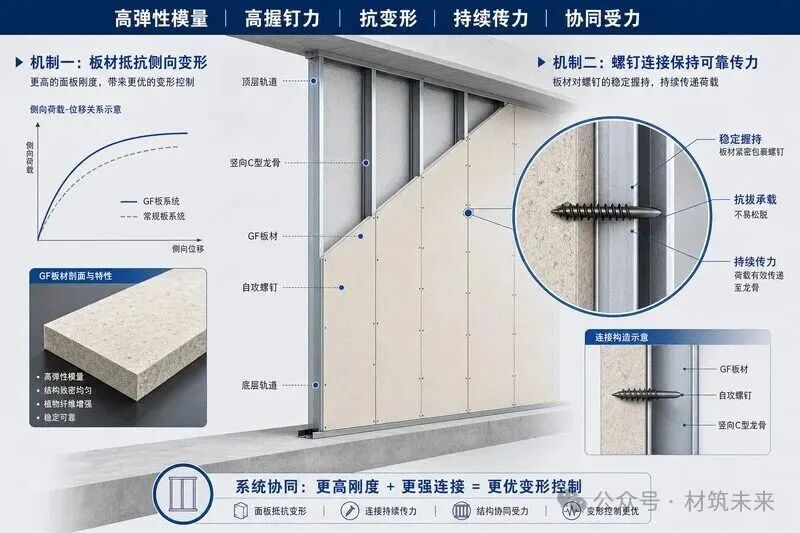

  • 弹性模量决定面板自身抵抗变形的能力——显著提升组合截面的等效弯曲刚度 EI,直接对冲 L⁴ 的挠度放大。它回答的是"怎么少变"。

  • 握钉力决定面板能不能在连接位置把作用持续、可靠地交给龙骨——保证螺钉节点在反复风压下不松动、不滑移、不爆孔,锁定"板—钉—龙骨"组合效应。它回答的是"怎么传过去"。

同平台技术资料给出的对比分析显示(有限元模拟值,具体项目以计算与试验为准),在相同构造下采用 GF 面板,隔墙最大允许高度可提升约 8.4%;在相同荷载作用下,龙骨应力可由约 95 MPa 降至约 51 MPa,降幅约46%。风压对于覆面板的变形影响同样直观:弹性模量高的板材在相同风压下变形更小,传递到龙骨的作用随之削减,龙骨的挠度影响更小——墙,因此可以做得更高。

条件说明:上述8.4%与46%为特定基准构造下的有限元模拟分析结果,非足尺试验值。其基准涉及板厚、龙骨间距、荷载水平与挠度限值等条件;实际项目应以具体构造计算和试验验证为准。

风压对于覆面板的变形影响:弹性模量高的板材在相同风压作用下产生的变形更小,进而传递到龙骨上的挤压变形量将降低,进而使得对龙骨的挠度影响更小,因此可以使隔墙做到更大的高度。

需要强调的是:高模量并不等于允许高度可以按比例增加,高握钉力也不等于一颗螺钉就能承担更多全部体系荷载。面板的厚度、层数、布置位置、螺钉间距、龙骨间距、龙骨截面、洞口构造和墙顶约束都会影响最终结果。GF的材料优势提供的是一个更好的“性能起点”,而不是脱离体系条件直接给出一个新的限高数字。

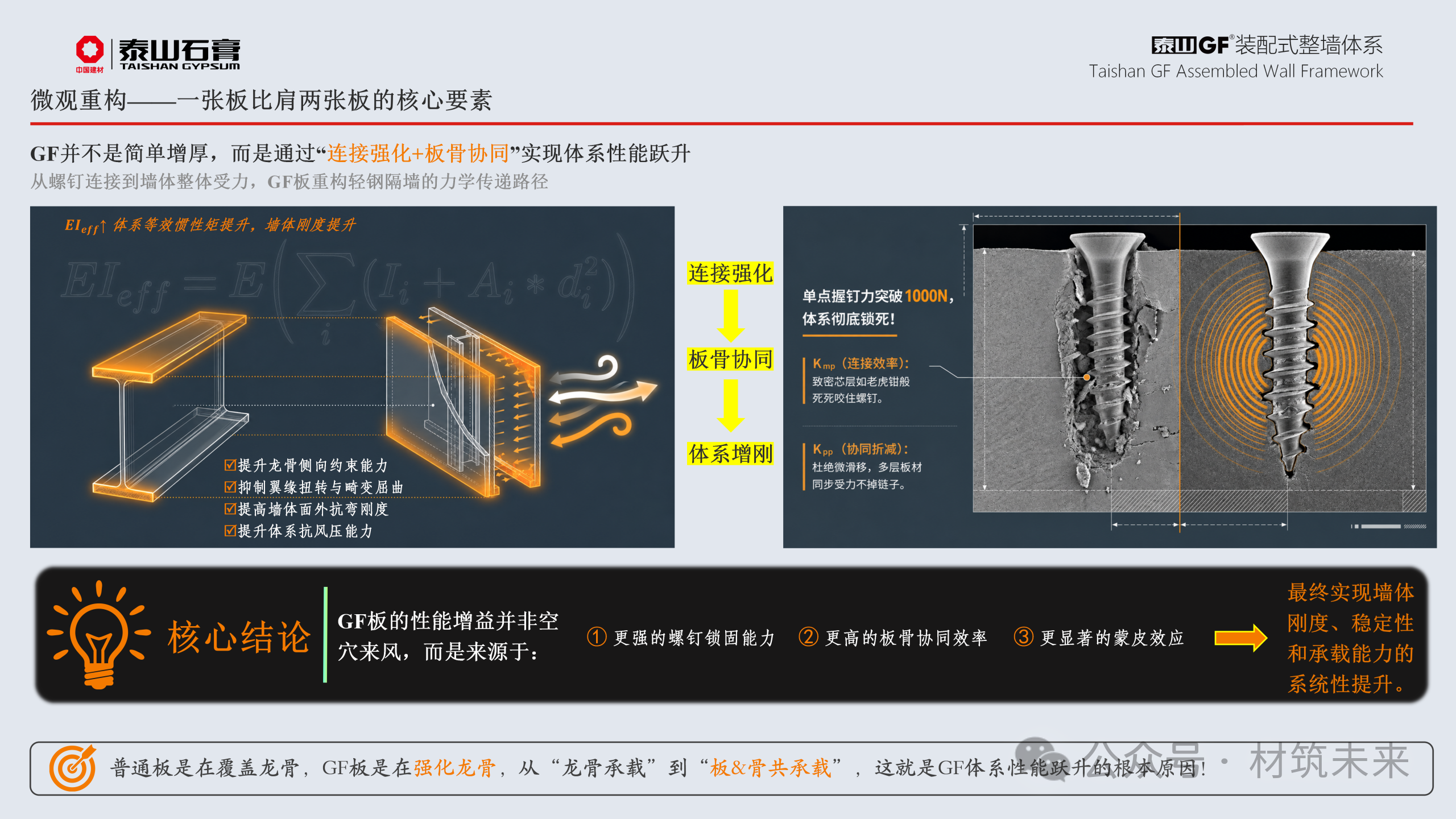

真正值得关注的是二者的组合关系。高模量让面板更有能力参与抗弯,高握钉力则有助于维持连接处的协同传力。前者回答“怎么少变”,后者回答“怎么传过去”。当二者都能稳定进入板—钉—龙骨体系,高性能面板才有机会从一个材料参数,变成整面墙的性能增量。

💡 高模量解决的是“变形”,高握钉解决的是“传力”。只有进入完整体系,材料性能才可能真正变成墙体性能真正变成墙体性能。

突破高度天花板: 装配式GF墙体体系,重构轻钢隔墙的物理极限


08

08 · WHY

08|为什么隔墙的高度,最后会落到旧改和“好房子”上

内装面对的现场正在变化:空间更新越来越多地发生在既有建筑里。新建项目可以从结构、楼板、机电到墙体位置一次排定;存量改造要在既有楼板、梁柱和管线的条件下重新组织空间。到这一步,一堵新隔墙牵出来的问题就不只是造型,而是新增荷载、材料搬运、施工方式、拆改成本,以及以后还能不能再调整。

这也正是轻钢隔墙在旧改里的分量。钢龙骨加面板体系的墙体自重通常只有每平方米二三十公斤量级,而砌体隔墙往往达到每平方米一百多公斤,两者相差数倍。在完成既有建筑荷载核查、满足主体结构安全要求的前提下,这个差别直接决定空间更新能不能轻松地做下去;干法施工省掉湿作业和养护期,拆改重排也更简单。

但轻,不等于便宜。如果一堵隔墙只讲重量轻,不讲高度、变形、隔声和防火,它在旧改现场就只是廉价方案,不是解决方案。高度与变形控制,正是“轻”能不能被放心使用的前提:性能可控,材料的轻才有意义,空间更新才能真正落到“好房子”上。

轻钢隔墙之所以需要限高,并不是因为“非承重墙也会突然倒塌”,而是因为墙体越高,在侧向作用下的变形越敏感;当高度进入大空间、高挑空场景,普通构造的性能余量会迅速被消耗。

L⁴告诉我们高度为什么敏感,组合截面告诉我们刚度从哪里来,足尺试验告诉我们限高表为什么有依据,而传力链又告诉我们为什么节点和连接不能被当成施工末节。

沿着这条逻辑再看GF,结论也就自然了:高性能面板的价值,不是单独把某个材料指标做得更漂亮,而是让面板更有能力参与抗弯,让连接更有能力保持协同,再把这些性能真正带入龙骨和边界条件共同工作的墙体体系。

对于旧改、公共建筑和高品质内装而言,这件事尤其重要。轻质只是起点,能够在更少新增荷载、更少湿作业的条件下,把高度、变形、连接、饰面和使用性能同时控制住,轻质墙体才真正具备“高性能建筑部品”的价值。

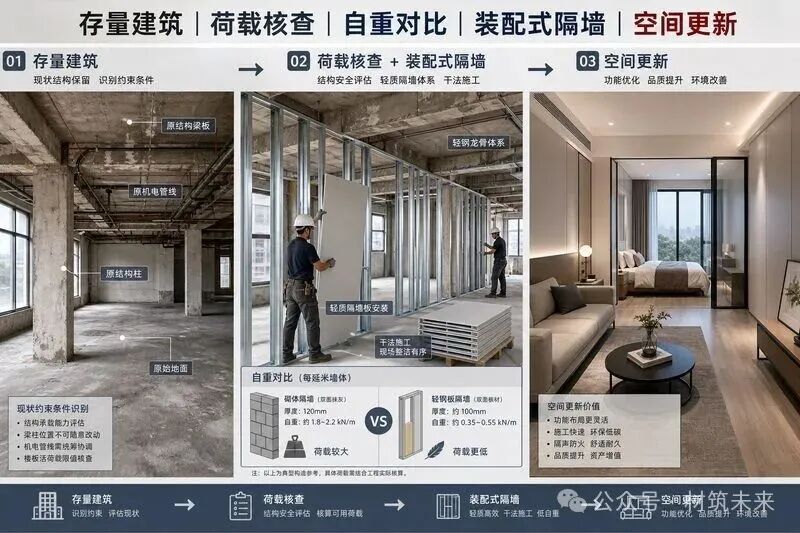

从既有建筑到新空间:荷载核查→装配式隔墙→空间更新


∞

∞ · EPILOGUE

写在最后|真正需要突破的,不是一个”米数“,而是一套体系的边界

把全文收在这张表里。这四件事,是这个话题上最常被读错的四个点。

常被这样读
实际是这样
最大高度是倒塌高度
限值管控的是正常使用性能:墙体先开裂、先变形不平整,而不是先倒塌破坏;
“挠度控制” 到处成立
表格取强度、挠度两类结果的较小值;超高和高性能面板场景尤其要两条线一起看;
面板模量高,允许高度就按比例上涨
面板贡献受位置、厚度、层数、螺钉连接共同影响,不能简单等比换算高度;
标高、板材、螺钉只是普通施工细节
洞口、墙顶约束、螺钉间距直接改变允许高度,属于核心设计条件,不是单纯施工细节。

下一次再看到一堵5米甚至6米高的轻钢隔墙,不妨换一个问法:不是"这堵墙能不能做这么高",而是——

设计自查三问:

  1. 多高、多险? 这堵墙的考核风压取了多少?是否考虑了强对流、开口改变导致的压差翻倍?

  2. 刚度从哪来? 是裸龙骨在硬扛,还是"板+钉+龙骨"的组合截面真正兑现了?面板封到顶了吗?钉距、板厚、层数按组合体系做了吗?

  3. 作用传给谁? 墙顶、墙底、端部和洞口的约束,是否按计算假定在现场兑现?作用能不能沿着"面板→螺钉→龙骨→沿顶沿地→主体结构"这条链,连续闭合地传回去?

如果采用GF板这类高模量、高握钉力的面板材料,材料性能便真正地进入隔墙体系里。

GF 高模量+高握钉力,如何在"板—钉—龙骨"体系中转化为墙体性能

当这些问题有了答案,隔墙就不再只是把空间分开的一道墙。它会变成一个可以被设计、被计算、被验证、被工业化生产,并且能随着使用需求继续调整的建筑部品。“最大高度”之所以值得反复讨论,也正因为它把材料性能、连接构造、边界条件和使用品质串成了一条可以验证的链条。



参考文献与计算依据

1

中国建筑标准设计研究院。 13J502-1《内装修——墙面装修》. 北京:中国计划出版社。(轻质隔墙部分的轻钢龙骨隔墙高度限值及A-4表)

2

Lee Y K, Miller T H. Limiting Heights for Gypsum-Sheathed, Cold-Formed Steel Wall Studs. Practice Periodical on Structural Design and Construction, ASCE, 2001, 6(2): 83–89.(49个足尺试件、真空舱负压加载;限高取强度与挠度两类结果中的较小值;论文亦提示蠕变、湿度、重复荷载与施工损伤等使用因素不在试验范围内)

3

ICBO. Uniform Building Code, 1997 Edition, Section 1611.5.(高度超过1.83 m的内隔墙侧向荷载不小于240 Pa;脆性饰面挠度限值L/240、柔性饰面L/120)

4

ASTM C754-15, Standard Specification for Installation of Steel Framing Members to Receive Screw-Attached Gypsum Panel Products. ASTM International, 2015.(表3–表5为强制高度限值;表值基于两侧单层15.9 mm Type X板、竖向铺设;5.3.1.3立柱端部与龙骨间隙不大于6 mm;5.3.2.1洞口、交接与转角处立柱锚固到沿顶沿地翼缘;5.3.1.4结构竖向变位补偿间隙由建筑师或工程师设计)

5

中华人民共和国住房和城乡建设部. GB 50009《建筑结构荷载规范》(围护结构内表面局部体型系数:封闭房屋 ±0.2、主导开口 ±0.3——室内隔墙考核风压的规范学来源)

6

国家市场监督管理总局. GB/T 9775《纸面石膏板》
