设计师必备！石膏基植物纤维板（GF板）标准化CAD节点图库（推荐收藏）
石膏基植物纤维板（GF 板），兼具无机材料的“安全底色”与优异的握钉、加工性能，真正做到“一板多能”。
尺寸稳定，粘结可靠，握钉强劲，木饰面、软硬包等饰面安装更加从容；低吸水厚度膨胀率，高拉拔强度，耐水防霉，湿区贴砖就此告别传统挂网抹灰工序；而“一层 石膏基植物纤维板（GF板）替代‘木板＋石膏板’组合”的做法，则让基层系统用料更省、安装更快。
性能的跃升，构造做法自然也得跟着调整。
为此，泰山石膏联合中国建筑标准设计研究院、中国建筑科学研究院，围绕石膏基植物纤维板（GF 板）多场景系统构造开展深度研发。依托标准院专项图集作为技术背书，推出石膏基植物纤维板（GF 板）标准化 CAD 节点图库，以成套标准化节点详图，为方案选型、图纸深化及现场施工，提供合规可靠、落地性强的构造解决方案。
01 · SCENARIOS
一、石膏基植物纤维板（GF板）应用场景
石膏基植物纤维板（GF板）的应用场景覆盖了建筑内装的绝大多数基层需求：全空间吊顶基层板、吊顶造型基层板、轻质隔墙基层板、墙面规方找平基层板、墙面造型承重加固基层板、湿区饰面衬板、架空地坪基层板、防火包覆板等，全场景替代传统木质阻燃板与水泥、菱镁基材。
详细应用场景介绍可见往期推文内容：一张图读懂「GF石膏基植物纤维板应用场景」
02 · APPLICATION
二、石膏基植物纤维板（GF板）应用构造节点预览
01 | GF装配式整墙体系
装配式整墙体系包括GF装配式墙体系统、GF装配式墙面规方找平系统两大系统，提供全干法内墙一体化施工方案，可解决传统墙体施工各类通病，拓宽轻钢石膏建材应用范围，助力建筑行业高质量发展。
1. GF装配式墙体系统
GF装配式墙体系统是以轻钢龙骨为结构骨架，双侧覆以石膏基植物纤维板（GF板），龙骨空腔内可根据需要填充岩棉等隔音保温材料，通过自攻螺钉可靠连接，形成完整的非承重内隔墙系统。可解决传统墙体系统存在的湿作业、周期长、自重大、抗震性能差、无法反复利用、非装配式、平整度差、易开裂等痛点问题。

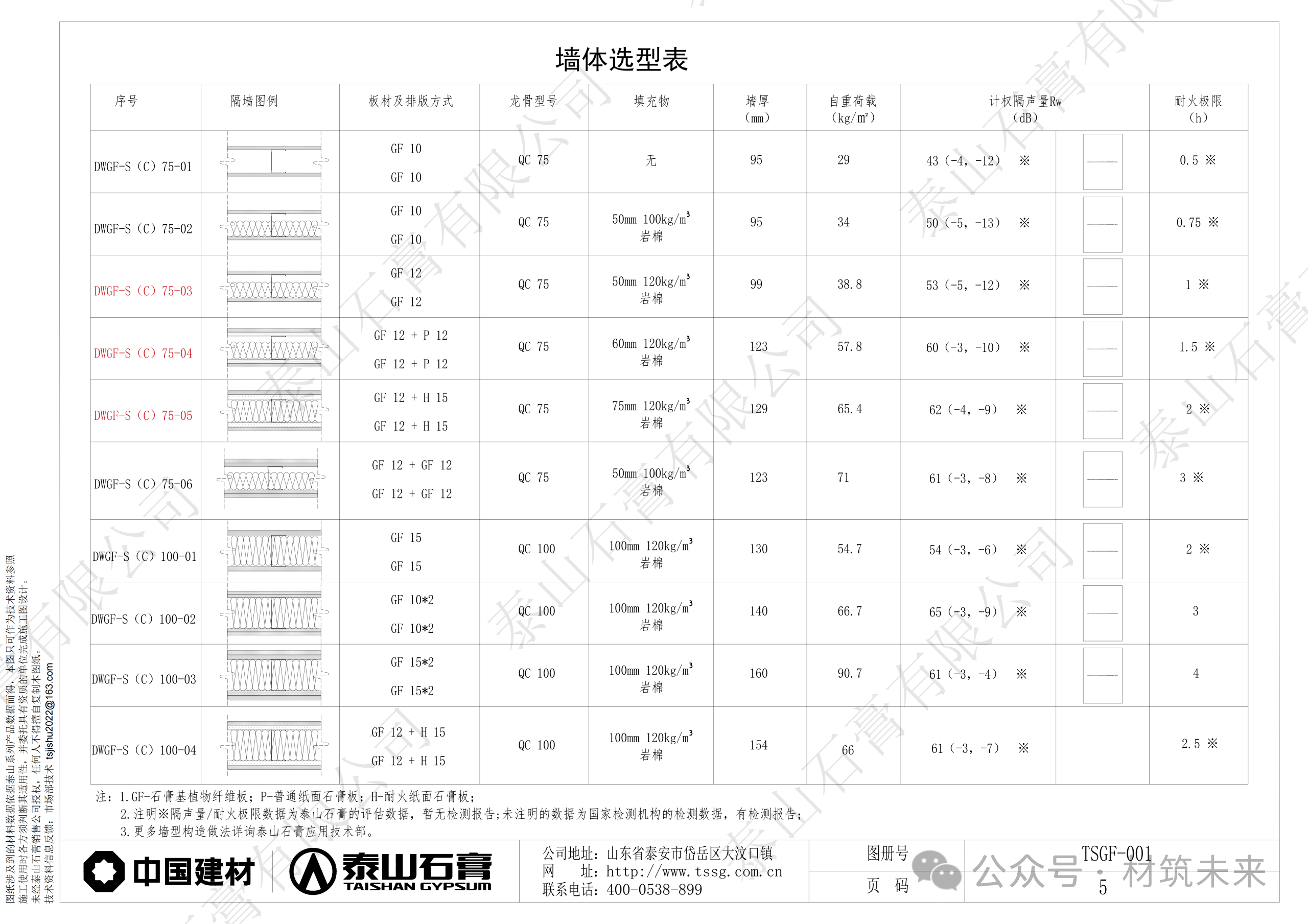

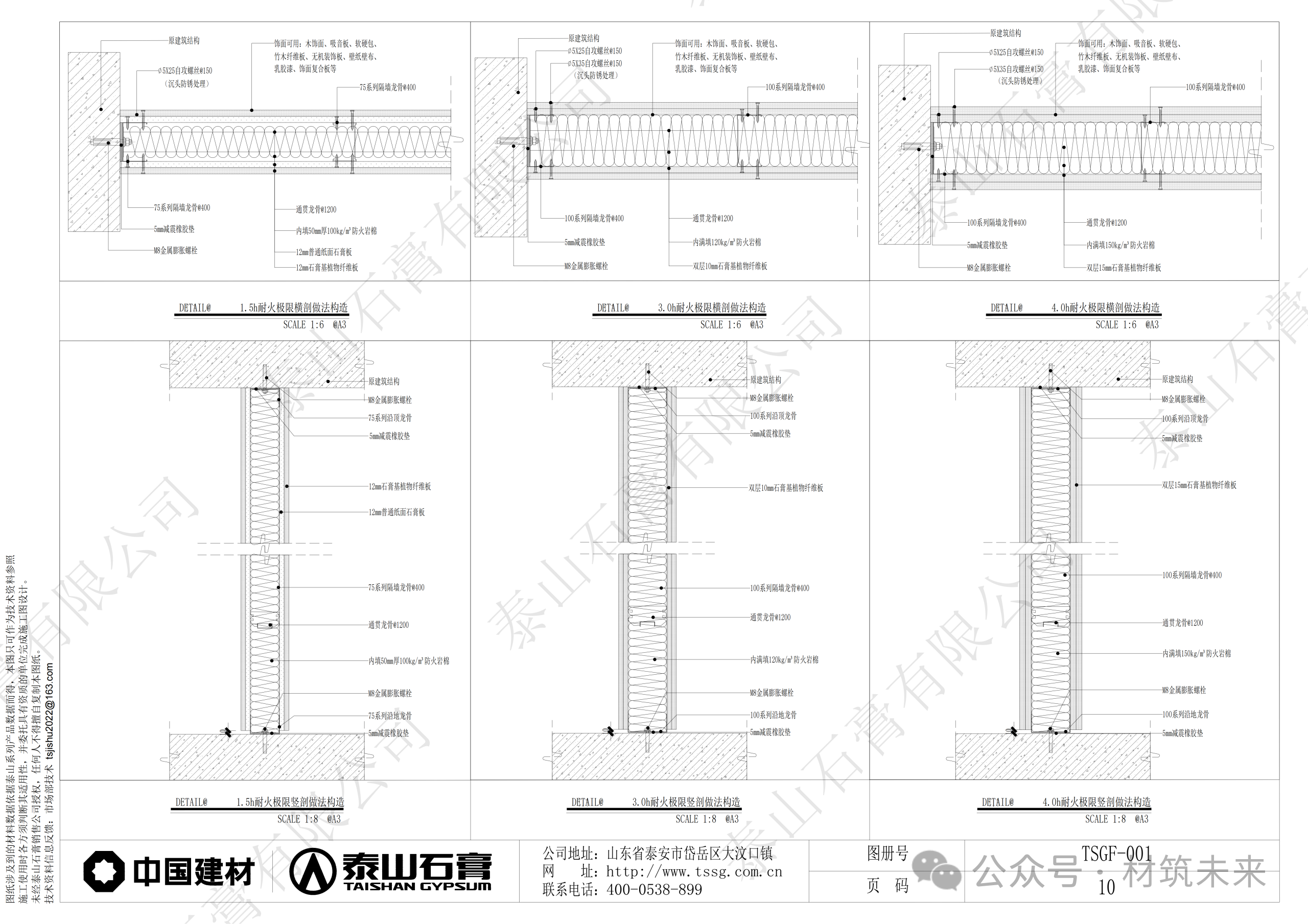

（1）石膏基植物纤维板（GF板）与不同规格型号的轻钢龙骨、填充材料组合，构成GF装配式墙体系统。该系统耐火极限最高可达4.0h，计权隔声量最高可达55dB，可用作隔声墙、防火墙、井道墙等功能性隔墙，满足医疗、酒店等不同空间的使用需求。

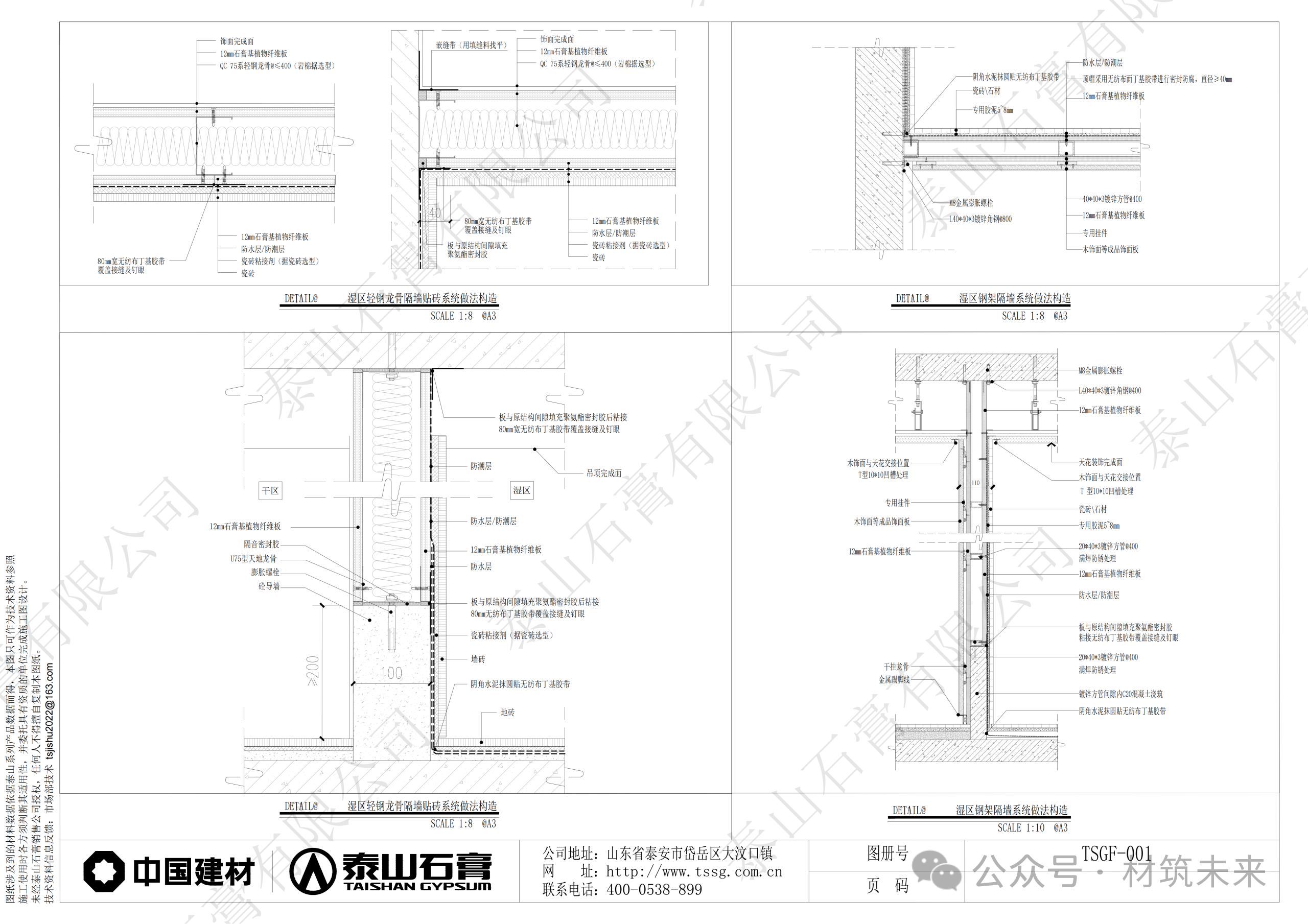

（2）石膏基植物纤维板（GF板）可应用于厨房、卫生间、阳台等潮湿区域的装配式内装基层构造，无需挂网、抹灰找平，能够直接铺贴瓷砖、岩板、防水饰面板等面层材料，兼具耐水防潮、抗菌防霉、尺寸稳定、不开裂的特点，一站式替代传统水泥板抹灰挂网的复杂湿区基层工艺。
2. GF装配式墙面规方找平系统

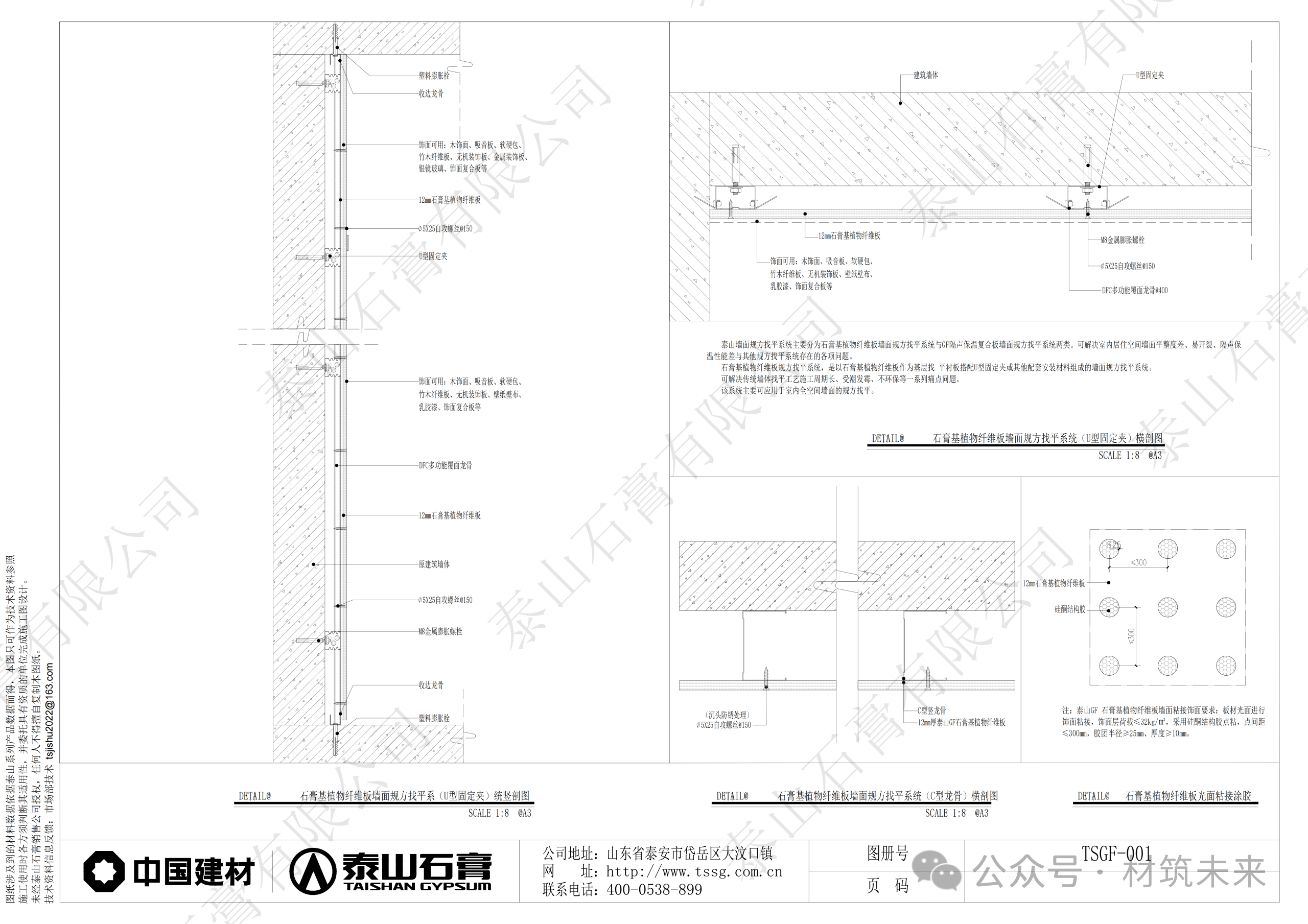

搭配不同调平组件的GF装配式墙面规方找平系统，可有效地提升原始墙体的平整度，并且稳定性、抗冲击等性能均可达到较高要求。墙面规方找平系统基于不同墙体功能需求，可分为GF墙面规方找平与GF隔声保温复合板墙面规方找平两大类。

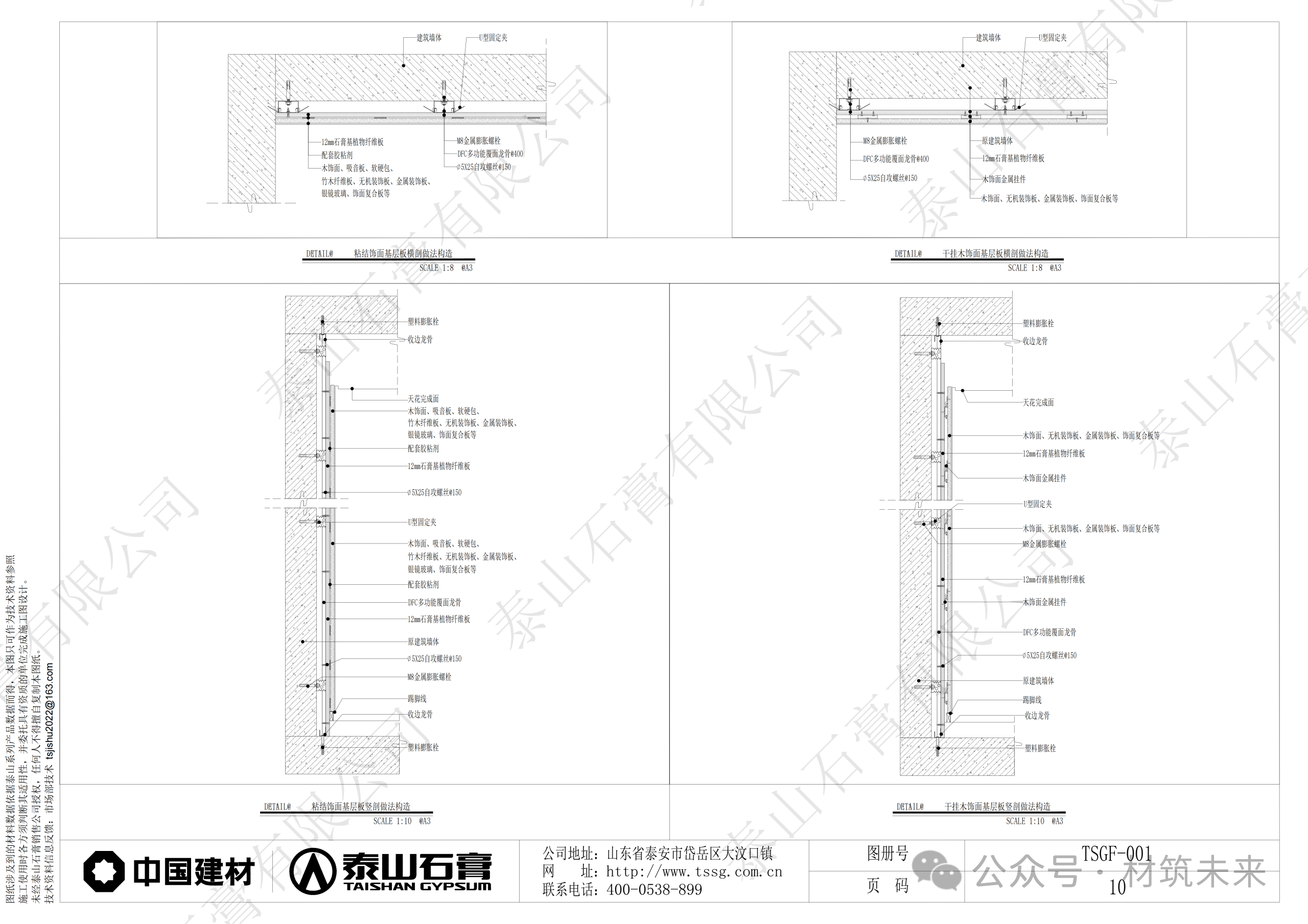

（1）墙面规方找平
（2）石膏基植物纤维板（GF板）平整度高、稳定可靠、粘接拉拔强度高，饰面适配性广；可以直接批腻子刷乳胶漆，亦可以作为岩板、木饰面、不锈钢、玻璃等承重基层满足各类饰面材料的粘贴或干挂。

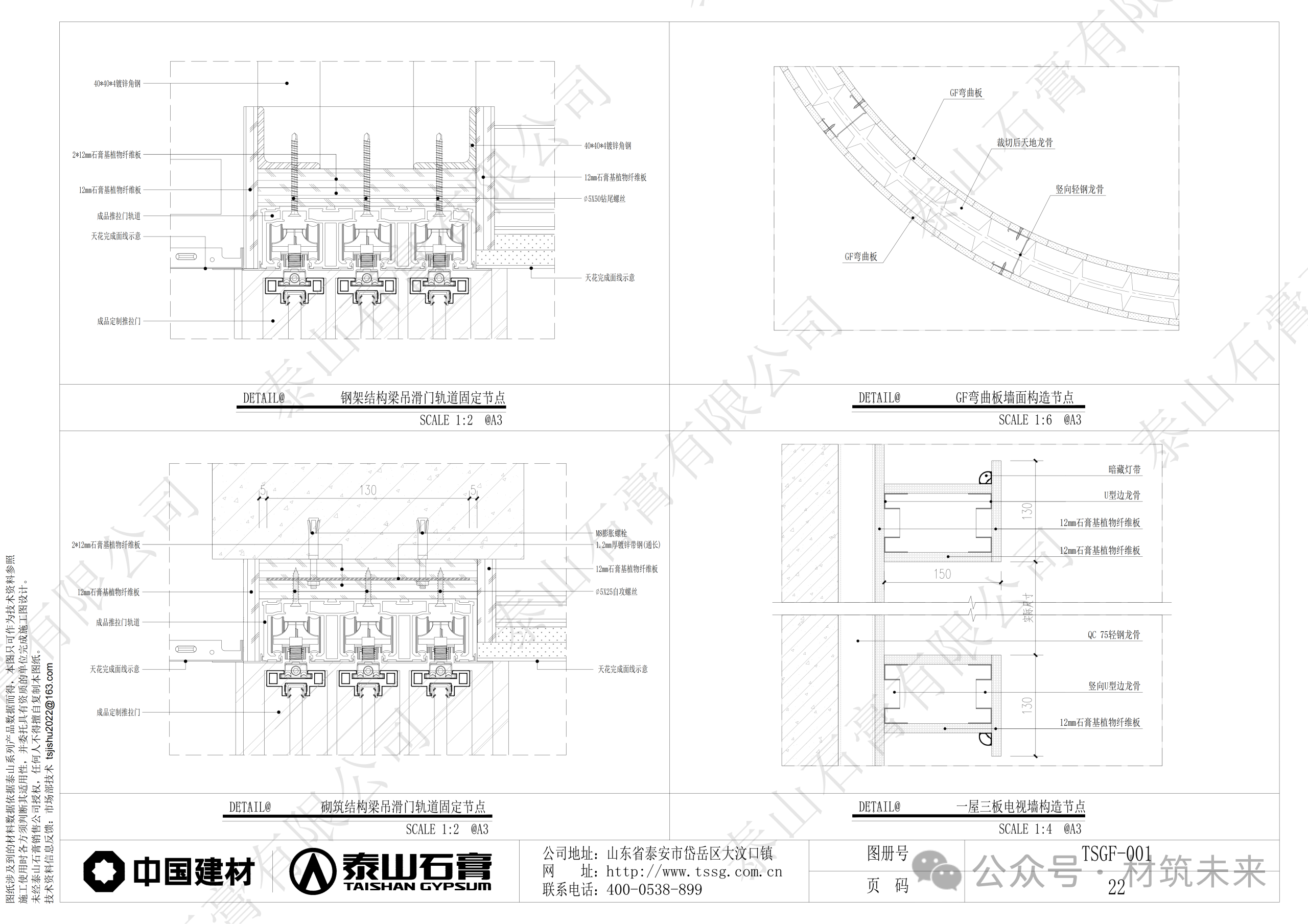

（3）石膏基植物纤维板（GF板），兼具木质板材加工性能与无机材料稳定性能，握钉力强、可锯可雕、性能稳定——造型、承重、加固，一板搞定。
02 | GF顶面基层体系
泰GF顶面基层体系是以轻钢龙骨 + 石膏基植物纤维板（GF板）为主要材料打造的升级吊顶方案，包含GF全空间吊顶、GF吊顶细部造型两大系统，全干法装配，解决传统木质基层受潮变形、工序繁复、节点易开裂的问题，构筑长效稳定的标准化吊顶基层。

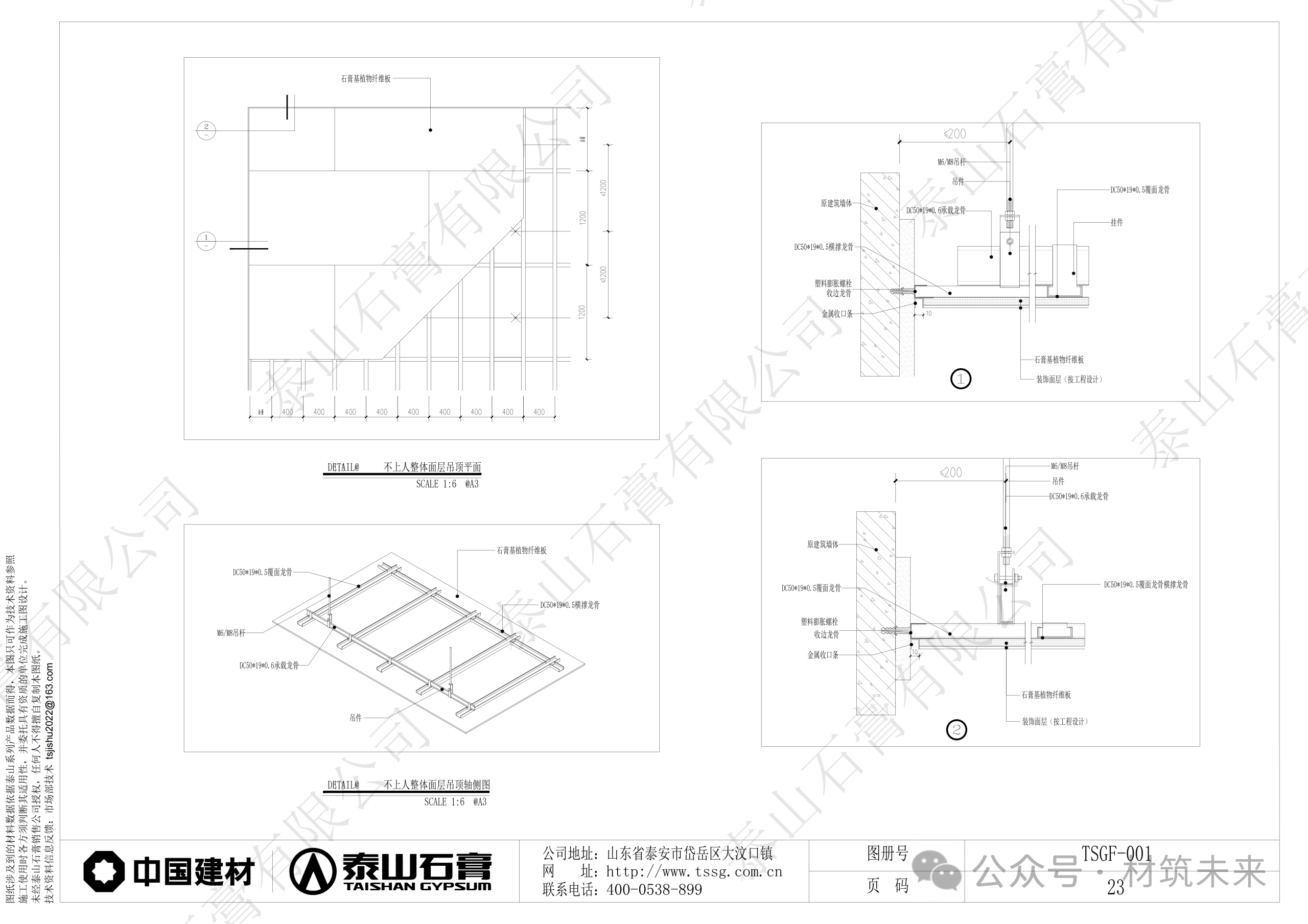

1. GF全空间吊顶
平顶采用单层石膏基植物纤维板（GF板）铺设，代替传统双层9.5mm纸面石膏板构造做法，提升施工效率与吊顶整体性的同时，又可提升顶面整体强度、抗菌防霉能力、吊挂能力等。

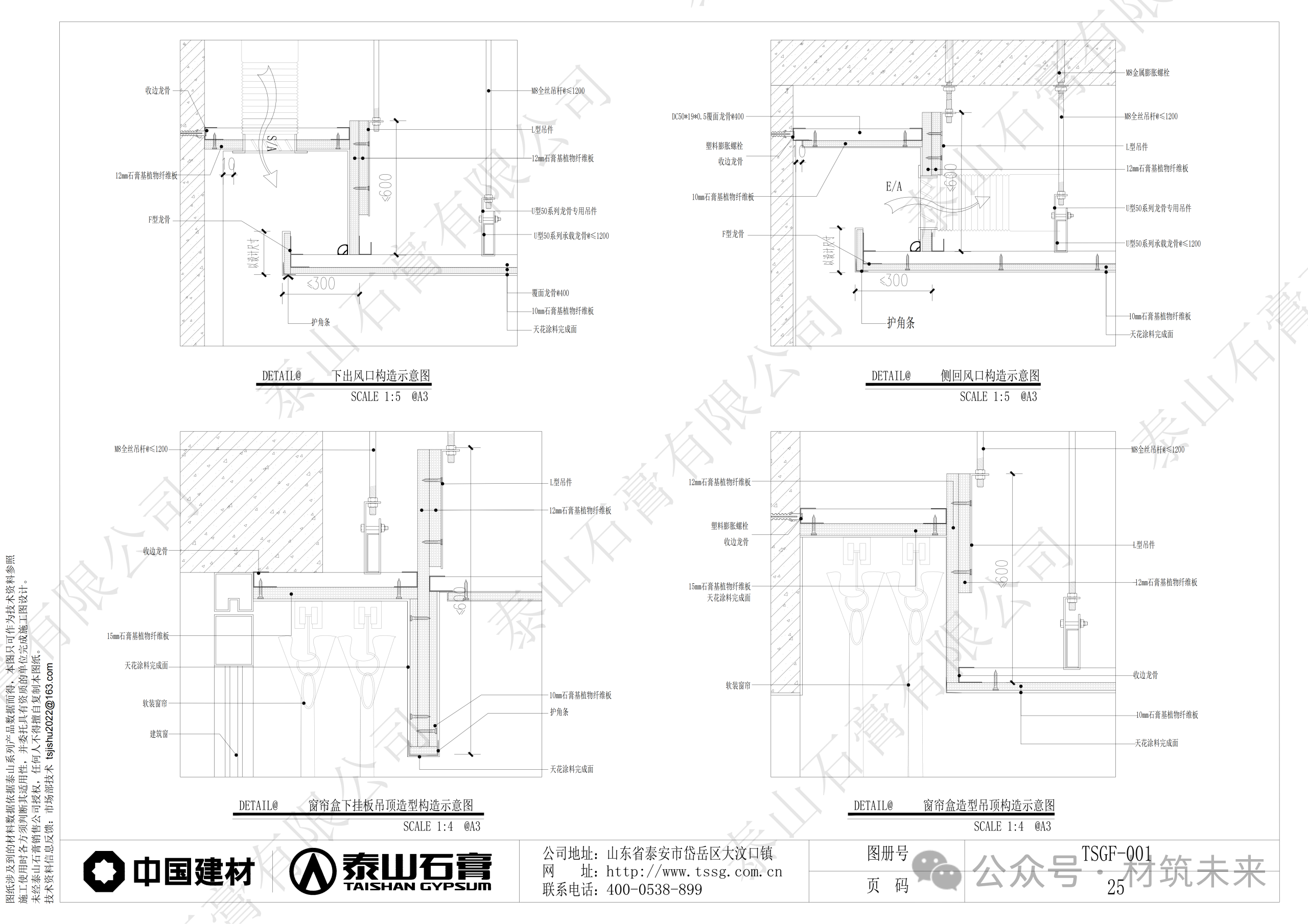

2. GF吊顶细部造型
窗帘盒、反光灯槽、软膜天花等造型可采用石膏基植物纤维板（GF板）替代木质基层板，单层板材即可替代传统双层构造；配套专用加固节点，处理转角、检修口、磁吸轨道灯、空调出风口等易开裂点位。

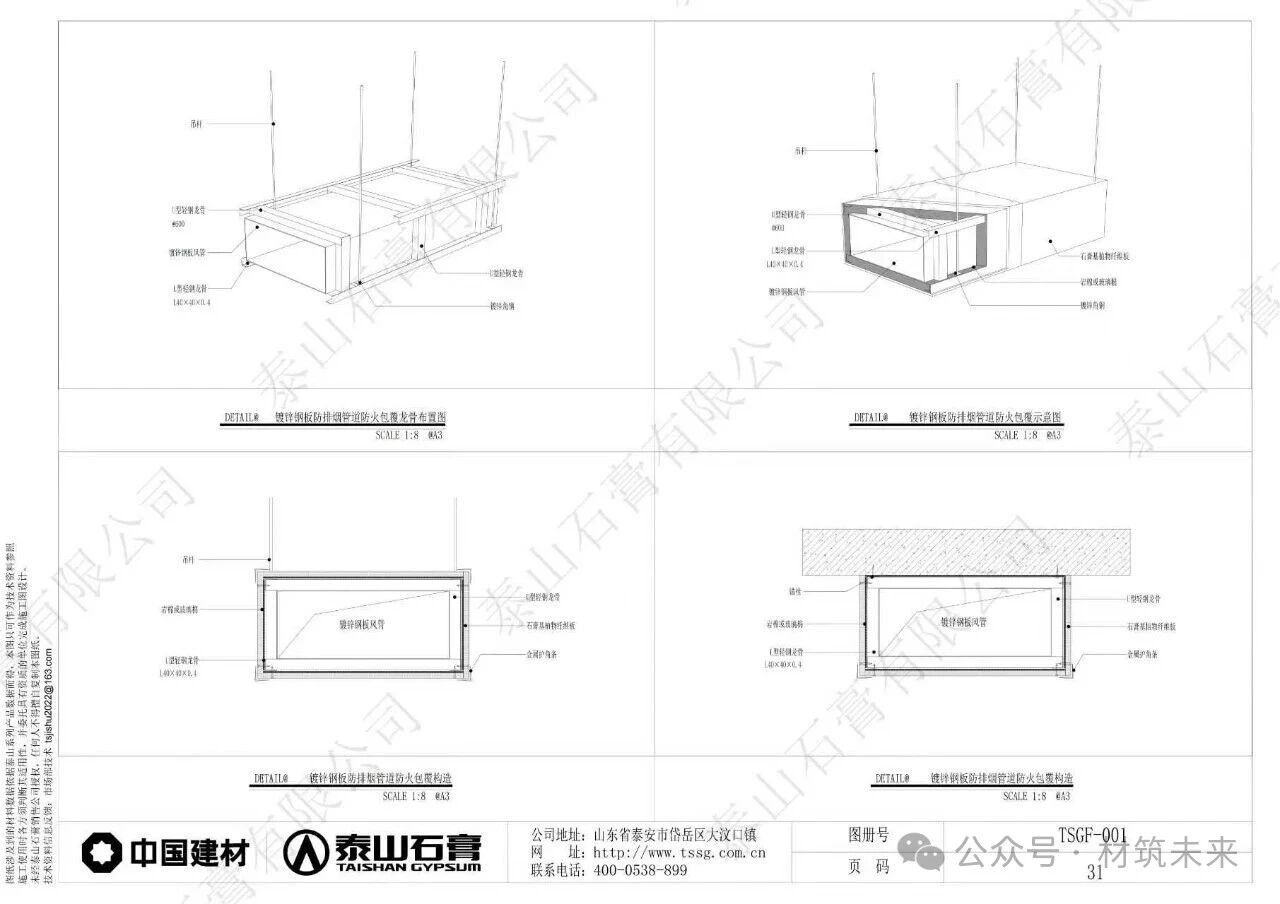

3. GF吊顶防火构造
石膏基植物纤维板（GF板）燃烧性能达到最高等级 A1 级不燃，兼具优异的耐火、隔热性能，可包覆钢梁、钢柱、排烟管道、通风管道等，全方位守护建筑隐蔽空间安全。
03 | 地面部分

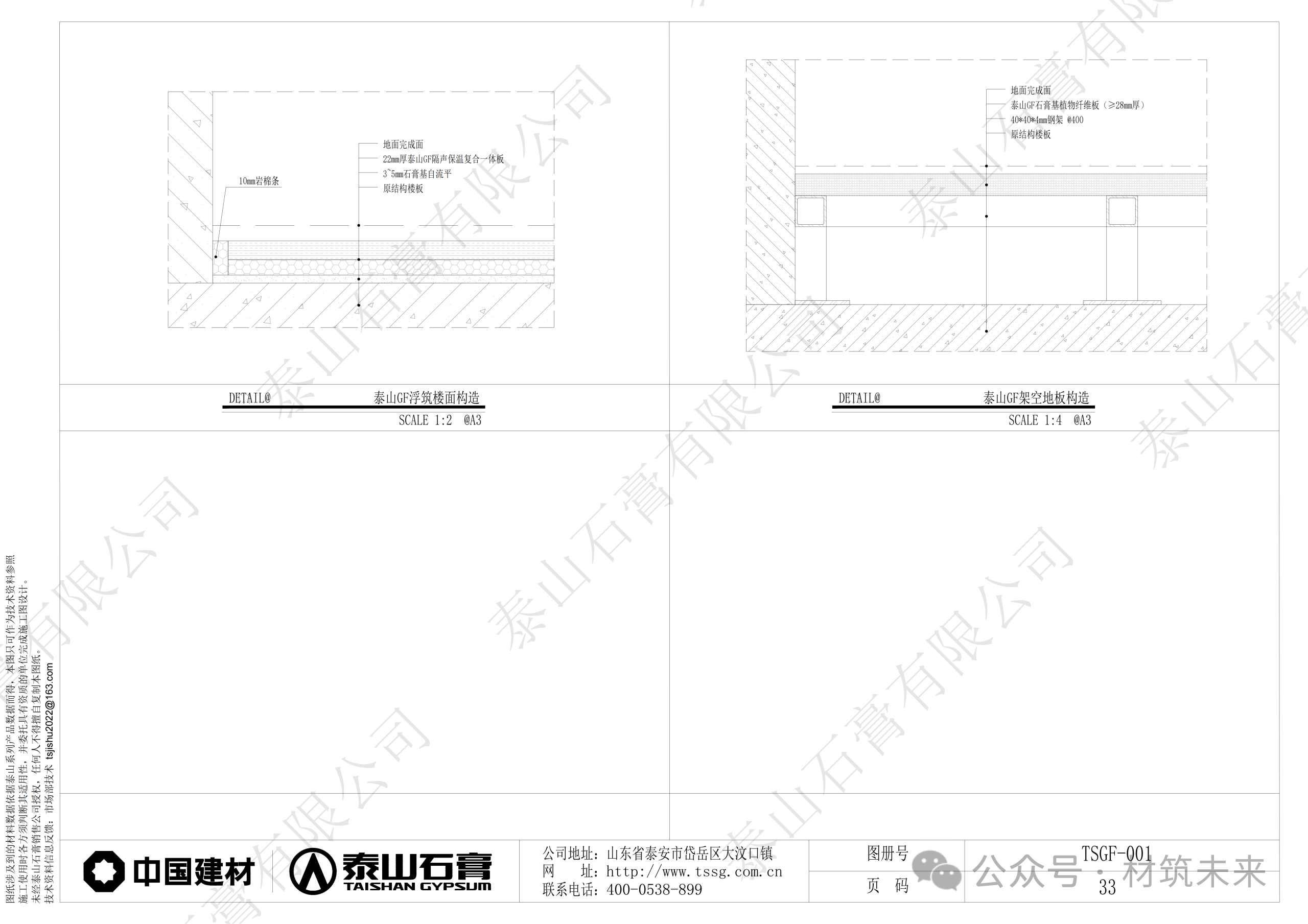

地面部分包括浮筑楼面构造、架空地板构造两大系统，可有效地解决传统住宅所存在的地面开裂、平整性差、楼板撞击声隔声差等各项问题。
03 · CHAPTER THREE
三、完整图集获取
关注公众号「材筑未来」，后台回复"GF板节点"，即可领取**《标准化CAD节点图库》**，让施工有据、构造合规。
